Modulare Anlage für flexible und effiziente Produktion
Für einen Automobilzulieferer in Polen hat Smart Automation eine modulare, dezentral gesteuerte Produktionslinie entwickelt – von Sensorik über Multiprotokoll-I/O-Module, vorkonfektionierte Anschlusstechnik und LED-Leuchten bis zu RFID
Für einen Tier-1-Automobilzulieferer entwickelte und realisierte der polnische Systemintegrator Smart Automation eine neue Produktionslinie für Ventildeckel, die mit ihrem modularen Konzept und dezentraler Steuerung alle Anforderungen des Kunden erfüllen konnte. Für Flexibilität und Zuverlässigkeit der dynamischen Linie sorgen Komponenten aus dem Turck-Portfolio, die nicht nur mit ihrer Ethernet-Multiprotokoll-Funktionalität und der dezentralen On-Board-Logik ARGEE überzeugen konnten.
Moderne Produktionsanlagen für die Industrie erfordern immer flexiblere Lösungen. Ob wechselnde Produktionsvolumina, dynamische Anforderungen an Form und Größe der zu produzierenden Teile oder die Notwendigkeit einer schnellen Umrüstung auf ein neues Produkt, in vielen Branchen stehen die Hersteller vor der Aufgabe, die neuen Herausforderungen effizient zu meistern.

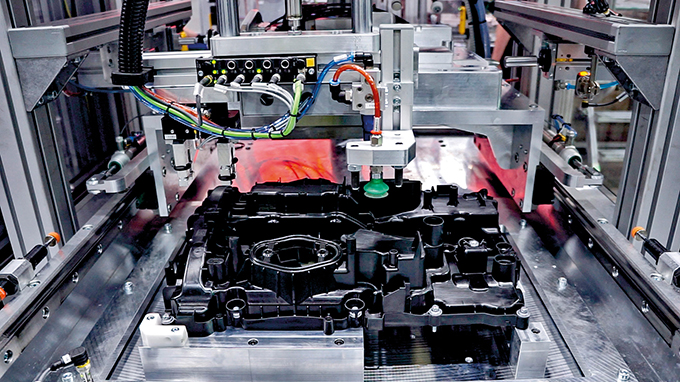

Neue Produktionslinie für Ventildeckel

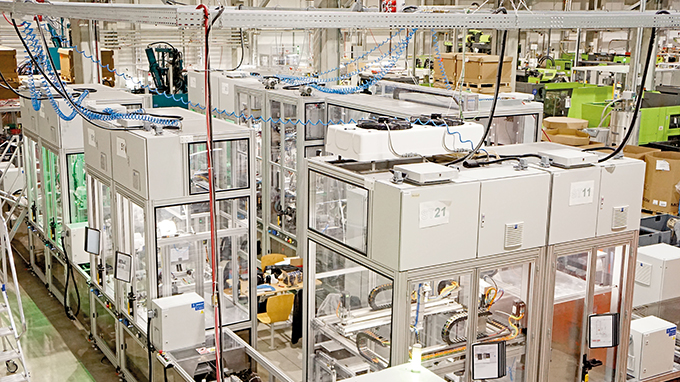

Für einen Tier-1-Automobilzulieferer hat Smart Automation eine Produktionslinie für Ventildeckel entwickelt, die auf modularen Maschinen und dezentralisierter Steuerung basiert. Dieses modulare Konzept ermöglicht eine flexiblere und effizientere Produktion und erlaubt damit eine schnellere Reaktion auf sich ändernde Marktbedingungen und Kundenbedürfnisse.

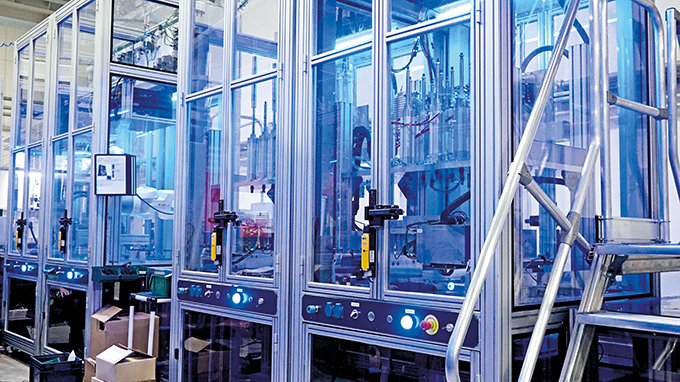

Modularität auf mehreren Ebenen
Die Linie kombiniert Module für zahlreiche Aufgaben, darunter die UV-Laserbedruckung von Data-Matrix-Codes für die Rückverfolgbarkeit, die induktive Erwärmung, Montage und Messung von Aluminiumeinsätzen sowie die Roboter-basierte Entionisierung und Reinigung der Oberfläche für die Gummidichtung. Jede Arbeitsstation besteht aus drei Teilmodulen für Transport, Prozess und Konstruktion. Mit der modularen Struktur der Arbeitsstationen konnte Smart Automation eine Vereinheitlichung auf Konstruktions-, Montage- und Programmierungsebene erreichen, was eventuelle Änderungen im späteren Maschinenlebenszyklus deutlich erleichtert.
Zukunftssicher dank standardisierter Geräteintegration
Eine wesentliche Anforderung an die Produktionslinie war der Einsatz unterschiedlicher Ethernet-Protokolle. Mit ihrer Ethernet-Multiprotokoll-Funktionalität waren Turcks I/O-Module der BL67- und TBEN-Serie daher die ideale Lösung für dieses Projekt. Sie vereinen die drei Ethernet-Protokolle Modbus TCP, Ethernet/IP und Profinet in einem Gerät und lassen sich automatisch in jedem der drei Netzwerke betreiben.

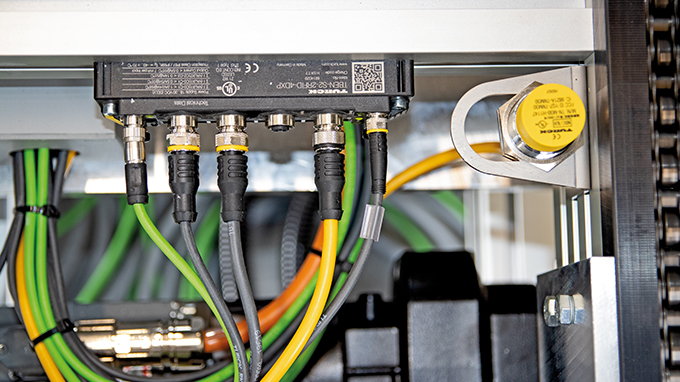

Zudem unterstützen die in der Linie eingesetzten Turck-I/O-Module den dezentralen Steuerungsansatz mit ihrer On-Board-Logik ARGEE. Diese „Field Logic Controller“-Funktionalität kann kleine bis mittlere Steuerungsaufgaben übernehmen, ohne die zentrale Steuerung zu belasten.
Flexible Prozessüberwachung mit RFID
Zur vollständigen Überwachung des Herstellungsprozesses hat Smart Automation ein RFID-basiertes Tracking-System eingesetzt, in dem das TBEN-S-RFID-Interface und HF-Schreib-Lesegeräte von Turck eine zentrale Rolle spielen. Sämtliche Parameter und Messwerte des Herstellungsprozesses werden für jedes einzelne Teil erfasst und in einer Datenbank auf einem Server und in der Cloud gespeichert.
Faktor-1-Sensoren mit maximalem Schaltabstand auf alle Metalle
Im Bereich der induktiven Sensoren hat sich das Unternehmen für die uprox-Serie von Turck entschieden. Als Faktor-1-Sensoren erfassen die uprox-Geräte sämtliche Metalle zuverlässig und mit gleichem Schaltabstand, was eine Standardisierung bei der Sensorauswahl ermöglicht – ein weiterer Vorteil in der Maschinenkonstruktion.
Schnell und fehlersicher: vorkonfektionierte Leitungen
Eine weitere Herausforderung bei der Komplexität dieser Linie war die Anschlusstechnik. Aber auch dafür hat Smart Automation im umfangreichen Connectivity-Portfolio von Turck eine Lösung gefunden. So hat man bereits in der Planungsphase vorkonfektionierte Leitungen in verschiedenen Längen ausgewählt und bei Bedarf passive Hubs eingesetzt.
