Remote-I/O in Biogas-Anlage

Turcks Remote-I/O-System excom ermöglicht eine bequeme Wartung der modularen Biogas-Anlagen von Purac Puregas – direkt in Zone 1

Die schwedische Purac Puregas ist auf Biogas-Veredelungsanlagen spezialisiert, mit denen sich Haushaltsabfälle sehr effizient zu Biogas vergären und zu reinem Bio-Methan anreichern lassen. Jüngst hat Purac Puregas die Service-Möglichkeiten ihrer modularen Anlagen mit Turcks I/O-System excom deutlich verbessert. Die Wartungsfreundlichkeit des Systems und die Montage direkt in Zone 1 zahlen sich heute für das Unternehmen und seine Kunden aus.

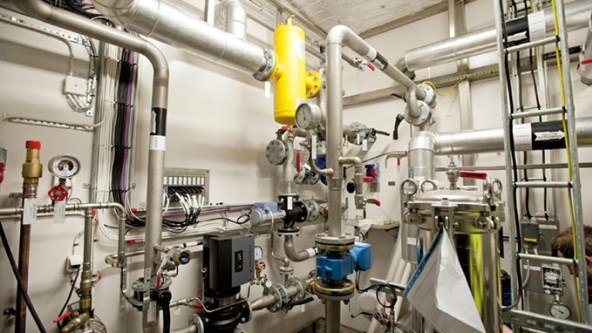

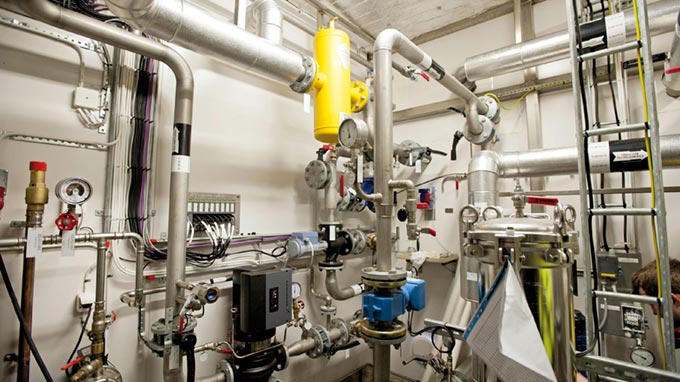

  • Im CApure-Raum verbindet BL67 alle Sensoren mit dem Profibus der Anlage

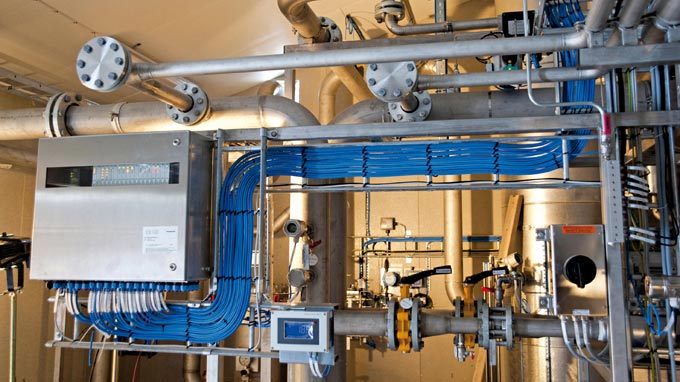

  • Im Kompressorraum können die Purac-Puregas-Techniker durch das Sichtfenster alle Status-LED sehen

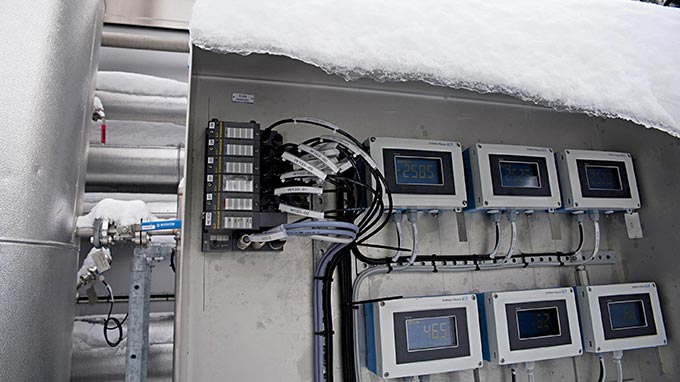

  • Mit einem Temperaturbereich bis zu -40 °C widersteht Turcks BL67-System sogar dem schwedischen Winter

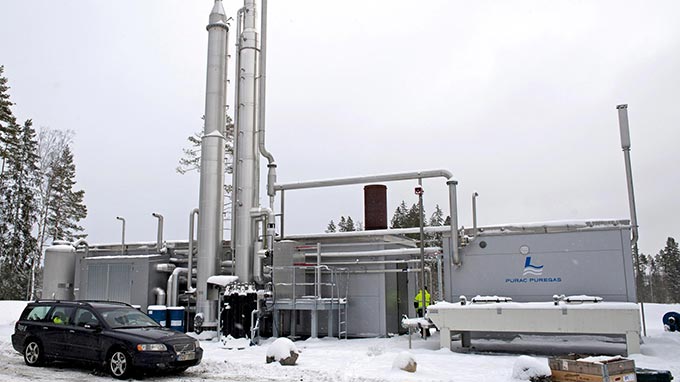

  • Die gesamte Anlage besteht aus drei verbundenen Modulen

Die Läckeby-Water-Gruppe, ein unabhängiges schwedisches Privatunternehmen mit den Tätigkeitsschwerpunkten Anlagenbau und Produkte für Wasseraufbereitung und Abwasserbehandlung, bietet mit ihrem Tochterunternehmen Purac Puregas Biogas-Anlagen inklusive Aufbereitung an. In den Veredelungsanlagen werden die Feststoffe vergoren und anschließend das Roh-Biogas zu nahezu reinem Bio-Methan aufbereitet. Der dazu genutzte CApure-Prozess ist ein spezielles chemisches Verfahren, das von Purac Puregas entwickelt wurde, um Kohlendioxid und Schwefelwasserstoff (H2S) aus dem Roh-Biogas zu ziehen dieses zu reinem Bio-Methan anzureichern.

excom für den Kompressorraum

Ein Kunde des Biogas-Anlagenbauers, der örtliche Energieversorger im schwedischen Savsjo, suchte nach einem besseren Remote-I/O-System für die Biogasanlagen-Module. Im Kompressorraum jedes Moduls sollte ein I/O-System direkt in Zone 1 alle Signale der Feldgeräte aus dem explosionsgefährdeten Bereich übertragen. Das zuvor verwendete System konnte nicht direkt in Zone 1 eingesetzt werden; dies wäre nur in einem druckgekapselten Schaltschrank möglich gewesen. Zur Wartung musste der Kunde die Anlage herunterfahren und den Kompressorraum entgasen. Viel Arbeit, Arbeitszeit und Aufwand, um die größtenteils kleinen Probleme wie Drahtbrüche zu beheben.

Trotz der Wartungsvorteile sind excom und das abgelöste I/O-System ungefähr auf einem Preislevel. Laut Anders Rosengren, dem leitenden Elektroingenieur bei Purac Puregas, war dies letztendlich auch entscheidend: „Die gut sichtbaren LED und die einfachere Wartung durch hot-swap-in-run waren ausschlaggebend für excom. Abgesehen davon, passt das System auch gut in unser Anlagenkonzept: Wir versuchen, alles in Edelstahl zu halten. Mit dem mitgelieferten Edelstahl-Gehäuse ist excom wie maßgeschneidert.“

BL67 besticht mit Robustheit

Im Verlauf des Projekts konnte Turck Purac Puregas mit weiteren Komponenten überzeugen. Im CO2-Abscheider-Turm im Außenbereich der Biogas-Anlage verbindet ein Feldbussystem diverse Ventilstandanzeigen über Profibus mit dem Leitsystem. Hier konnte Turcks modulares I/O-System BL67 seine Robustheit ausspielen. Mit einem Umgebungstemperaturbereich bis zu -40 °C kann BL67 auch im harten schwedischen Winter problemlos im Außenbereich eingesetzt werden. Über den Turck-Profibus-DP-Segmentkoppler SC12 wird die excom-Station eigensicher an den Profibus angebunden, der auch die BL67-I/O-Stationen mit dem Leitsystem der Anlage verbindet. Durch die direkte Montage im Außenbereich spart sich das Unternehmen den Bau eines beheizten Schaltschranks, was den Arbeitsaufwand reduziert und der Energieeffizienz des Kraftwerks zu Gute kommt.
