Zuverlässige Skid-Erfassung in der Automobilproduktion

Flexible NI40UE Efficiency Line Sensoren sichern präzise Skid-Positionierung

Für den Transport von Werkstücken und Baugruppen werden in der Automobilindustrie Skid-Fördersysteme eingesetzt. Zur Steuerung der nachfolgenden Prozesse müssen die Positionen der Skids zuverlässig erfasst werden. Aufgrund ihrer einfachen Handhabung und Kompaktheit werden Sensoren der Bauform 40 x 40 mm auch in Transport und Handling bevorzugt eingesetzt. Zudem muss die Montage flexibel und zeitsparend sein, denn die Sensoren werden je nach Einbausituation unterschiedlich ausgerichtet. Zusätzlich lässt der geringe Einbauplatz die Montage größerer Bauformen nicht zu.

Ihre Vorteile

  • Vielseitig einsetzbar durch kleine metallfreien Zonen, Magnetfeld-immunität und Faktor-1
  • Zeitsparende einfache Montage durch werkzeuglose Umstellung der aktiven Fläche
  • Kosteneinsparung durch Variantenreduzierung

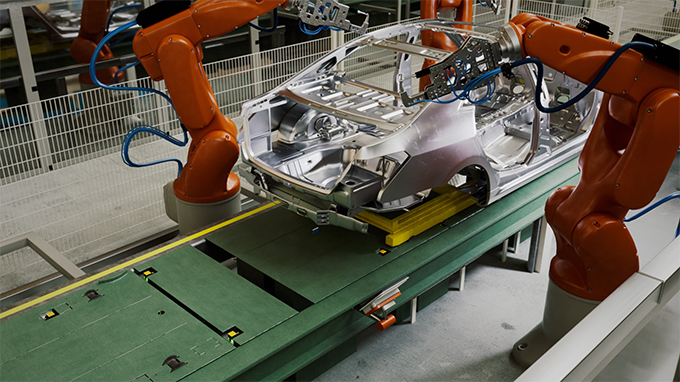

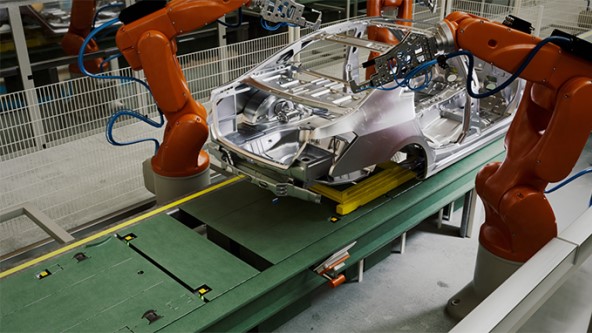

  • Mit dem NI40UE Efficiency Line Sensor werden Karosseriebauteile im Fahrzeug-Rohbau störungsfrei befördert

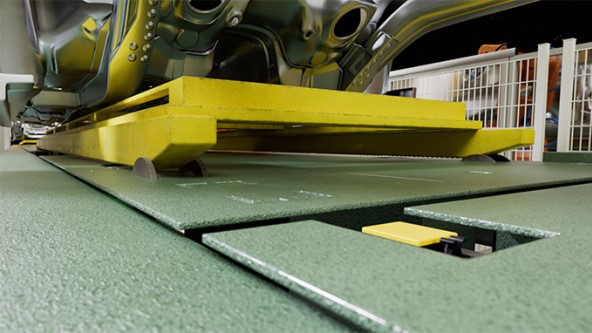

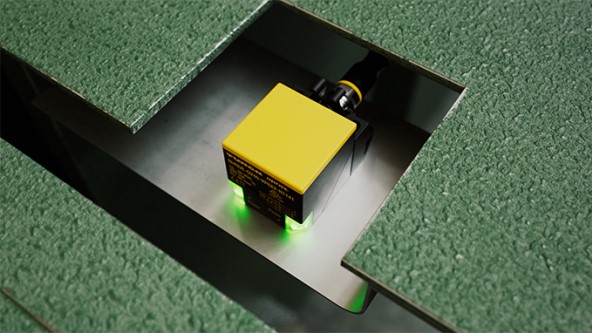

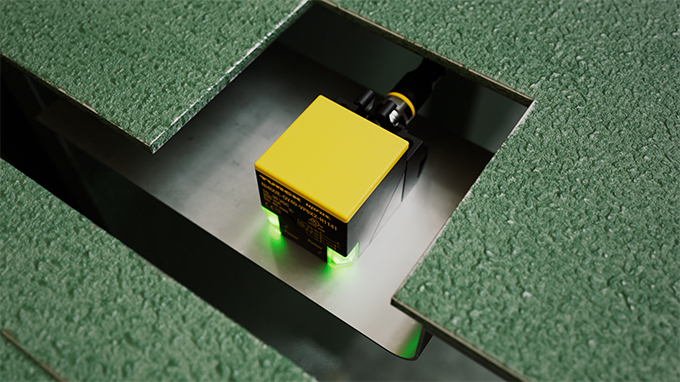

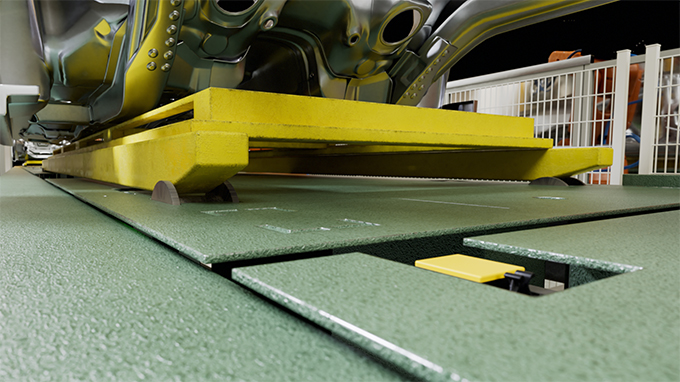

  • Zur Positionserfassung von unten wird der Sensor in quadratische Aussparungen am Transportrahmen montiert

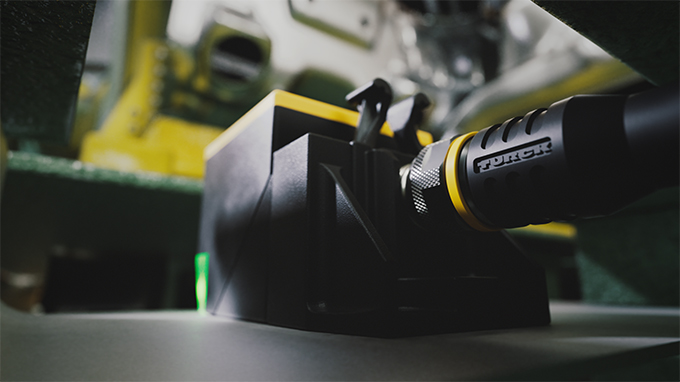

  • Der Sensorkopf des NI40UE-QV40 kann werkzeuglos und zeitsparend in fünf Richtungen positioniert werden

  • Der Faktor-1-Sensor erfasst zuverlässig Skid-Positionen und sichert die Verfügbarkeit des Gesamtprozesses

Erweiterte Anwendungsmöglichkeiten durch minimalen Platzbedarf

Unter diesen anspruchsvollen Bedingungen spielt der induktive Endschalter NI40UE-QV40 mit erhöhtem Schaltabstand bis 40 mm seine Stärken voll aus. Für die Positionserfassung von unten wird der Faktor-1-Sensor der Bauform 40 x 40 mm am Stahlblech des Transportrahmens in dafür vorgesehene quadratische Aussparungen mit einer Kantenlänge von 100 mm montiert. Die umgebenden Metallteile der Anlagenkonstruktion schützen das Gerät. Da für den störungsfreien Betrieb des kompakten Efficiency-Line-Sensors nur eine minimale metallfreie Zone eingehalten werden muss, eignet er sich hervorragend für Applikationen mit geringem Einbauplatz.

Schnelle Montage und hohe Flexibilität

Da die Sensoren je nach Einbausituation unterschiedlich ausgerichtet werden, muss die Position der aktiven Fläche möglichst schnell und ohne großen Aufwand positionierbar sein – nach vorne, nach links bzw. rechts oder nach oben. Der flexible Sensorkopf des NI40UE-QV40 ist werkzeuglos und zeitsparend in fünf Positionen ausrichtbar, was die mechanische Installation entscheidend vereinfacht.

Magnetfeldfest und robust

Mit Schutzart IP68, einer Magnetfeldfestigkeit bis 300 mT und einer Temperaturbeständigkeit von -30 bis +85 °C eignet sich der uprox-Sensor ideal für Lösungen in Logistikapplikationen und erfüllt höchste Ansprüche an Verfügbarkeit und Betriebssicherheit.
