Schaltschrankwächter schaffen hohe Informationssicherheit

Um den Zugang zu Schaltschränken zu überwachen und Temperaturwerte im Blick zu behalten, nutzt der Verteilnetzbetreiber e-netz Südhessen AG kompakte Schaltschrankwächter von Turck

Strom, Wasser und Gas gelten in Deutschland als Konstante, Störungen der Versorgung sind die Ausnahme. Das ist unter anderem der Verdienst regionaler Verteilnetzbetreiber wie der e-netz Südhessen AG, die Elektrizitäts- und Erdgasnetze für Strom- und Gasversorger betreibt. Da hohe Anlagenverfügbarkeit für die e-netz Südhessen an vorderster Stelle steht, überwachen die Darmstädter selbst den Zustand von Schaltschränken in dezentralen Einrichtungen wie Übergabestationen oder Biogasanlagen. Dort erkennen Turcks Schaltschrankwächter IM12-CCM – CCM steht für Cabinet Condition Monitoring –, wenn eine Tür geöffnet wird oder zu hohe Temperaturen herrschen.

Informationssicherheit bis zur Türöffnung

Als Netzbetreiber zählt die e-netz Südhessen zu den Kritischen Infrastrukturen (KRITIS). Für diese Organisationen und Einrichtungen mit wichtiger Bedeutung für das staatliche Gemeinwesen hat das  Bundesinnenministerium strategische Inhalte beschlossen, die eine hohe Verfügbarkeit und Sicherheit gewährleisten sollen – zum Beispiel von IT-Systemen. Daran angelehnt, definierte das Entega-Tochterunternehmen spezifische Anforderungen an die interne Informationssicherheit. „Wir wollten Eingangstüren und Schaltschränke in sämtlichen Gasdruckregel- und Messstationen überwachen können“, sagt Jürgen Nagel, der für die Elektrik in den Gas- und Wasserbetriebsanlagen der e-netz Südhessen verantwortlich ist. Wann wurde an welchem Ort eine Schaltschranktür geöffnet? Diese Information sollte die Verbundleitstelle erreichen, ohne dass dafür aufwendige elektrotechnische Erweiterungen in den dezentralen Stationen nötig gewesen wären.

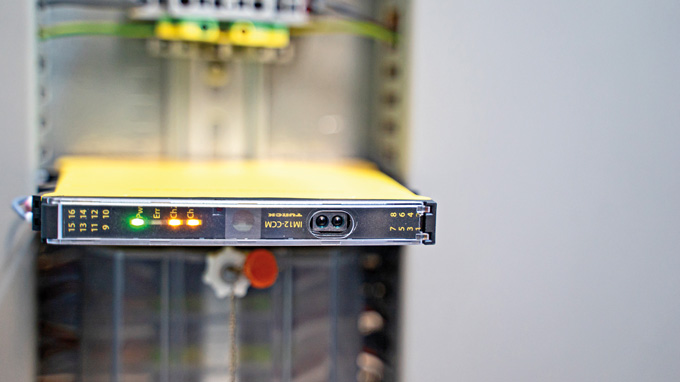

  • Der IM12-CCM wird einfach auf der Hutschiene montiert und überwacht Temperatur, Feuchte und Türschluss

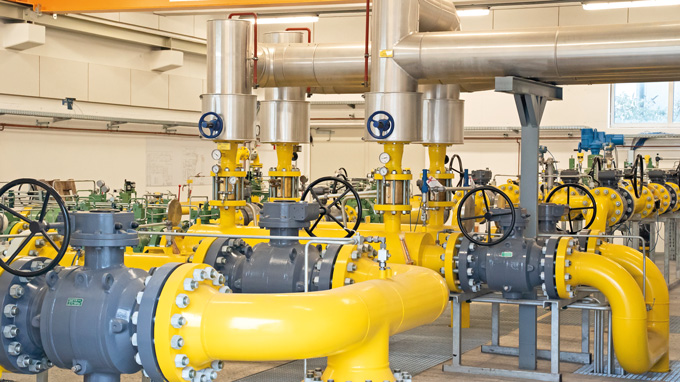

  • e-netz Südhessen AG adapts the supplied natural gas to the conditions of the local pipelines

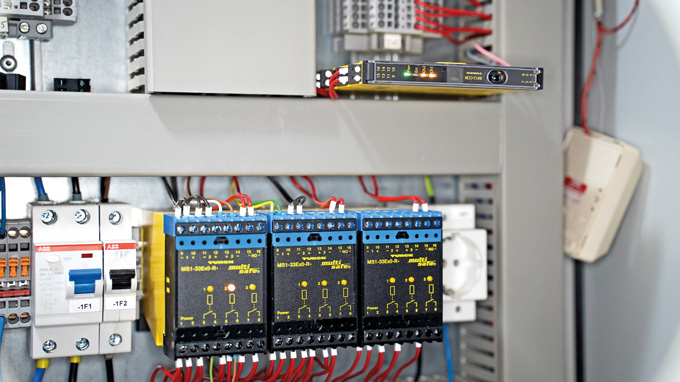

  • Einfache Nachrüstung: Der geringe Aufwand bei Montage und Inbetriebnahme überzeugte die Spezialisten

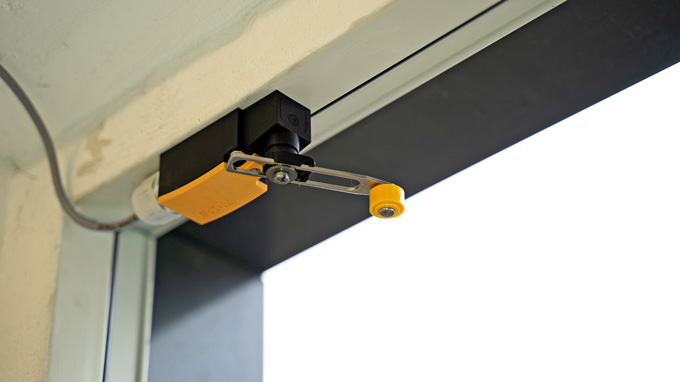

  • Unsichere Türkontakte oder zu montierende Rollenschalter kamen für die Nachrüstung nicht in Frage

  • Jürgen Nagel | e-netz Südhessen AG

IM12-CCM ersetzt aufwendige Rollenschalter

„Türkontaktschalter hielt ich für nicht zuverlässig genug; und auch bei Rollenschaltern wäre der Aufwand zu groß gewesen“, beschreibt Nagel den Auswahlprozess. „Da musst du Löcher in die Schränke bohren, teilweise das Metall biegen oder mit kleinen Hilfsmitteln arbeiten.“ Erfolgreicher liefen die Tests mit Turcks Schaltschrankwächter IM12-CCM, einem Kompaktgerät zur direkten Hutschienenmontage, dessen interne Sensoren gleich drei Werte messen: Temperatur, Luftfeuchtigkeit und den Abstand zur Tür. „Das Gerät ist für unsere Zwecke optimal: reinklipsen, zwei Drähte und Spannung drauflegen, zwei Drähte zur SPS ziehen – und fertig.“

In der größten Übernahmestation nutzt die e-netz Südhessen nun drei miteinander verbundene Schaltschrankwächter. Mithilfe von Reed-Kontakten übertragen die beiden nachgeschalteten Geräte ihre Signale an das primäre IM12-CCM, das die Informationen wiederum zur SPS weiterleitet. So registrieren Mitarbeiter in der Verbundleitstelle, dass vor Ort in der Station eine Schaltschranktür geöffnet wurde. Diese einfache Möglichkeit, Schaltschränke mit einer internen Überwachung nachzurüsten, machte Schule bei den Darmstädtern. Inzwischen setzen die Elektriker auch Geräte in Fernwärme- und Biogasanlagen ein.

Temperaturmessung

Ein Großteil der Gasübergabestationen und Fernwärmeanlagen verfügt bereits über Klimatechnik, die einem Überhitzen der elektronischen Geräte vorbeugt. Im Schaltschrank verbaute Komponenten sind beispielsweise Frequenzumsetzer oder Speisegeräte für Drucktransmitter und die Temperaturmessung. Hinzu kommen Trennschaltverstärker, bei denen die e-netz Südhessen schon seit mehr als 30 Jahren auf Turck vertraut. Dennoch: Bislang sind nicht alle Stationen klimatisiert. In einer der Übernahmestationen nutzt Jürgen Nagel daher auch die Temperaturmessung des IM12-CCM. „Der Schaltschrank steht dort im Heizungsraum, wo es trotz Isolierung sehr warm werden kann; und speziell bei einer SPS oder einem Netzteil habe ich es lieber etwas kühler.“

Einfaches Nachrüsten von Condition Monitoring

Condition Monitoring ist als Anforderung nicht nur für Maschinen und Lagerbereiche relevant, sondern betrifft auch Schaltschränke. Das zeigt das Informationssicherheitsmanagement der e-netz Südhessen AG, die mit Turcks IM12-CCM den Türschluss von Schaltschränken in dezentralen Anlagen überwacht und so auf unbefugte Zutritte aufmerksam wird. Wo instabile klimatische Verhältnisse die Verfügbarkeit von elektronischen Geräten gefährden, zahlen sich zudem die im Gerät verbauten Sensoren zur Messung von Temperatur und Luftfeuchtigkeit aus. Ein wichtiger Faktor bei der Nachrüstung war für die e-netz-Spezialisten dabei der Aufwand bei Inbetriebnahmen. Da überzeugte Turcks IM12-CCM mit einfacher Montage und unkomplizierten Teach Funktionen.
