Montageführung mit direkter MES-Anbindung

Der TBEN-S Field Logic Controller ARGEE kontrolliert Montageparameter nach Vorgabe des MES und entlastet so die zentrale SPS

Bei der Montage unterschiedlicher Produkttypen auf einer Produktionslinie liegt die Herausforderung darin, auch bei hoher Produktkomplexität fehlerfrei zu produzieren. Systeme, die Mitarbeiter bei der manuellen Montage unterstützen, garantieren hohe Qualität und fehlerfreie Montage ohne lange Anlernzeiten. Diese Assistenzsysteme müssen jedoch nahtlos in die manuellen Fertigungsprozesse integriert werden, um nicht selbst die Produktivität zu schwächen.

Wie erreicht man hohe Produktivität trotz großer Vielfalt?

Turcks spanischer Vertriebspartner Elion unterstützte seinen Kunden bei der Entwicklung eines solchen Montageleitsystems. Die Besonderheit: Statt einer SPS kontrolliert das I/O-Modul TBEN-S als Field Logic Controller die Produktionsparameter selbst.

Your Benefits

Schnelle Taktzeiten trotz häufiger Produktwechsel mittels Parameterspeicherung im Edge Controller (ARGEE)
Kosteneinsparung durch geringen Verbrauch an SPS-Ressourcen
Reduzierte Lagerhaltung und Engineeringkosten, da dasselbe System in drei unterschiedlichen Ethernet-Netzwerken eingesetzt werden kann
Hohe Verfügbarkeit dank plug-and-play-Gerätetausch

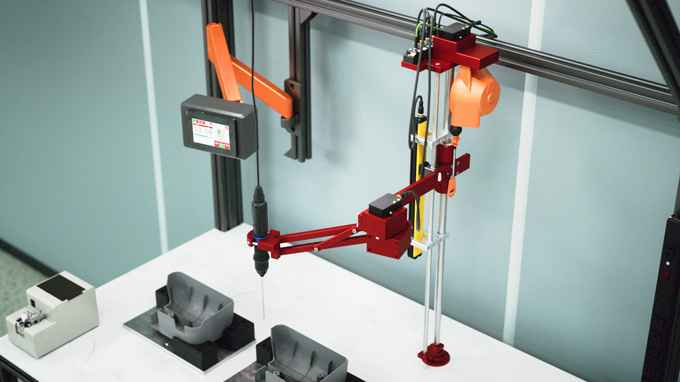

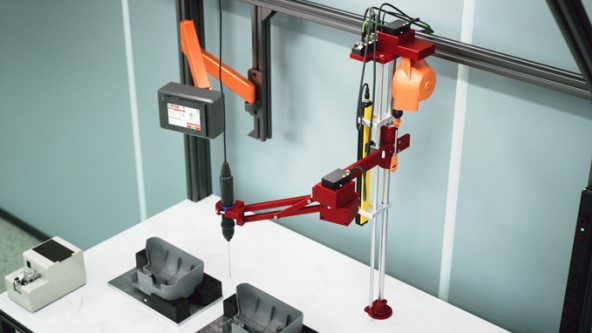

Das TBEN-S agiert im Assistenzsystem als Edge Controller

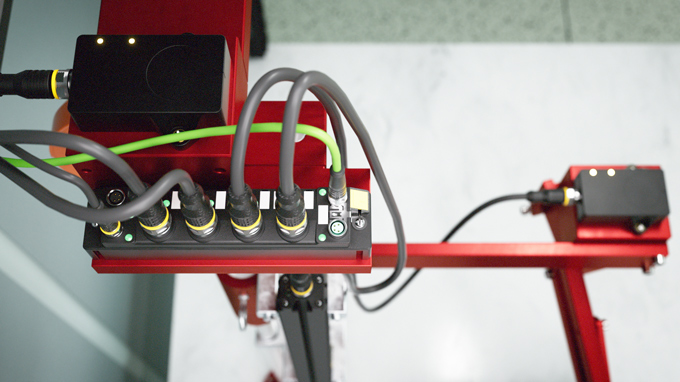

Das I/O-Modul TBEN-S liefert den Sensoren die Parametersätze der vorliegenden Produktvariante

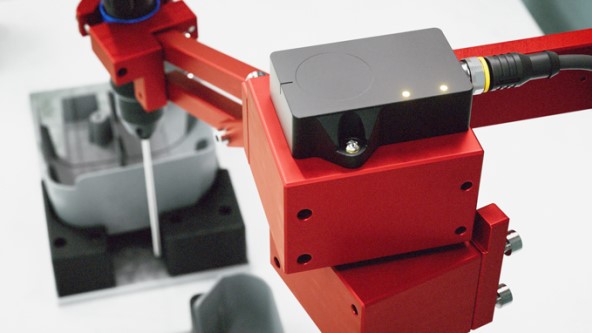

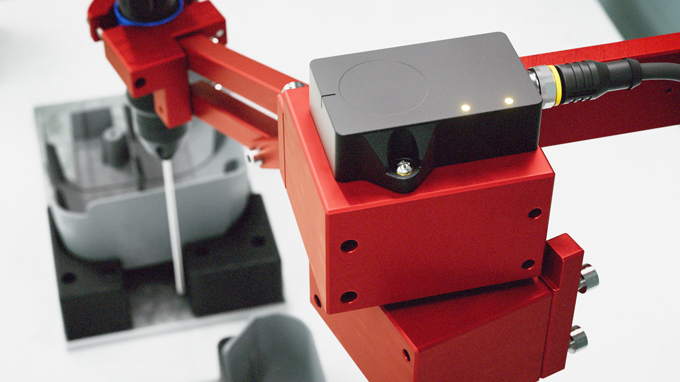

Der Positionsgeber des Winkelsensors wird durch das Gehäuse des Sensors geschützt

Zu Beginn des Montageprozesses identifiziert eine Kamera die vorliegende Produktvariante. Die Kamera kommuniziert über Profinet mit der SPS. Das I/O-Modul steuert dann die korrekte Ausführung der Montageschritte des Pantografen auf Basis dieser Produkttypenidentifikation.

Pantograph sichert Produktqualität

So stellt der Pantograf auf Basis der Sensorik sicher, dass die Montageschritte des pneumatischen Schraubendrehers an den richtigen Positionen und mit dem korrekten Drehmoment durchgeführt werden. Die Freigabe des Schraubendrehers erfolgt wiederum durch die SPS. Ein großer Vorteil dabei ist, dass das I/O-Modul als dezentrale Steuerungseinheit sowohl über Profinet mit der Steuerung kommuniziert, über MQTT mit dem MES und über Modbus TCP mit dem Controller des Pneumatik-Schraubers.

Field Logic Controller entlastet SPS

Das TBEN-S agiert nicht nur als I/O-Modul, sondern übernimmt als Field Logic Controller gleichsam Steuerungsaufgaben direkt vor Ort, die sonst von der SPS geleistet werden. Das entlastet die SPS und ermöglicht kürzere Zykluszeiten.

Ein System für alle Steuerungssysteme

Ein weiterer Vorteil ist die Multiprotokollfähigkeit der I/O-Module. So kann das dasselbe System von Anwendern mit unterschiedlichen Ethernet-Netzwerken eingesetzt werden – egal ob der Kunde eine Steuerung auf Basis von Profinet, Ethernet/IP oder mit Modbus TCP nutzt.

Field Logic Controller für schnelle Produktwechsel

Die Parametersätze der Geräte werden im Data Storage Mode auf dem IO-Link Master hinterlegt. Abhängig vom Produkttyp wendet Turcks Field Logic Controller ARGEE andere Parameter auf die Sensorik an und schreibt diese in den IO-Link-Master. Diese Lösung ist viel schneller als die Alternative, in der bei jedem Produkttypwechsel über ein HMI eine geänderte Konfiguration geladen werden müsste. Ein positiver Nebeneffekt ist, dass ein defektes Gerät einfach durch ein baugleiches ausgetauscht werden kann. Die Montage kann ohne Unterbrechung fortgesetzt werden.
