Remote-I/O statt Punkt-zu-Punkt

In der Tianjin Chemie Fabrik übertragen excom Remote-I/O-Stationen von Turck Temperaturmesssignale sicher und effizient aus dem Ex-Bereich

An 370 Messpunkten müssen im VCM-Werk der Tianjin Chemie Fabrik Temperaturmess­signale abgefragt und an die Steuerungsebene weitergeleitet werden. Weil die klassische Punkt-zu-Punkt-Verdrahtung zu aufwändig und teuer wäre, liefert Turck mit dem eigensicheren Remote-I/O-System excom eine ebenso effiziente wie komfortable Lösung.
  • 2004 vergrößerte die Tianjin Chemie Fabrik ihre Produktionskapazitäten durch ein weiteres Werk

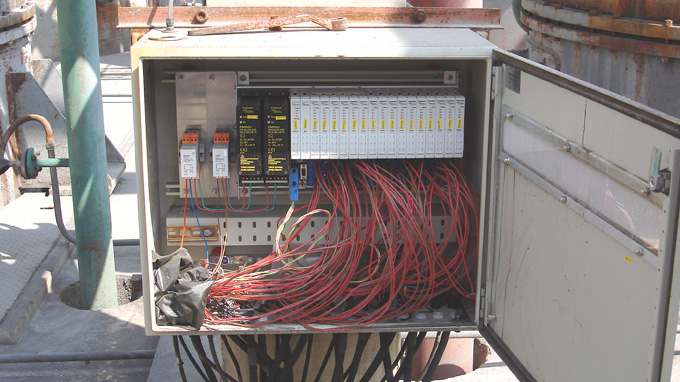

  • Die excom-Remote-I/Os bestehen aus Netzteil, Gateway, I/O-Modulen und Trägersystem

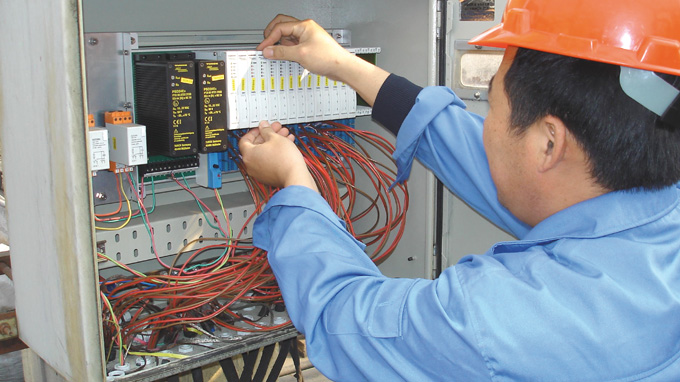

  • Die bis zu 16 I/O-Module lassen sich inklusive der Netzteile im laufenden Betrieb in Zone 1 austauschen

2004 erweiterte die Tianjin Chemie Fabrik ihre Produktionskapazitäten durch ein neues Werk, in dem monomeres Vinylchlorid (VCM) hergestellt wird. Der Herstellungsprozess erfordert zu jedem Zeitpunkt kontrollierte Temperaturen. Eine zu niedrige Temperatur würde nicht nur die Reaktionsgeschwindigkeit der Zwischenprodukte verringern, sie kann auch zur Zersetzung der Katalysatorstoffe führen.

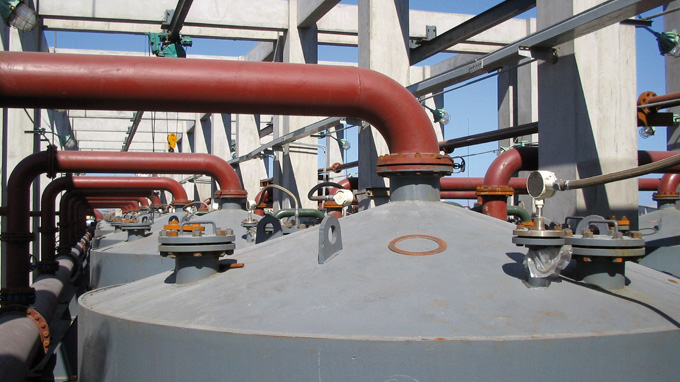

Die Tianjin Chemie Fabrik setzt daher in jedem der 44 Transformationsanlagen, in denen die Addition von Chlorwasserstoff an Acetylen abläuft, sieben Typ-E-Thermoelemente zur Temperaturmessung ein. Inklusive der Zuleitungsrohre müssen insgesamt 370 Messsignale aus dem explosionsgefährdeten Bereich an die Leitebene übermittelt werden. Eine Aufgabe, die die Verantwortlichen bei klassischer Punkt-zu-Punkt-Verkabelung über Interfacetechnik nur mit hohen Installationskosten und großem Instandhaltungsaufwand hätten realisieren können.

230-V-Betrieb für lange Wege
Mit insgesamt sechs eigensicheren excom Remote-I/Os von Turck konnte die Tianjin Chemie Fabrik das Problem effizient, sicher und komfortabel lösen. Die für den Ex-Bereich (Zonen 1 und 2) zugelassenen excom-Stationen, die in China durch die Landesgesellschaft Turck (Tianjin) Sensor Co. Ltd. (TTS) vertrieben werden, boten den Anlagenbetreibern in Tianjin einen großen Vorteil: Sie lassen sich wahlweise mit 24-V-Gleich- oder 230-V-Wechselspannung aufbauen und betreiben.

Letzteres ist vor allem bei langen Signalwegen ein enormer Vorteil gegenüber anderen Remote-I/O-Stationen, die ausschließlich mit 24 VDC betrieben werden. Müssen hier teils enorm vergrößerte Kabelquerschnitte den mit zunehmender Leitungslänge auftretenden Spannungsabfall kompensieren, garantiert Turcks I/O-Lösung excom auch bei Leitungslängen von mehreren Hundert Metern eine stabile Versorgungsspannung.

Asset Management mit FDT/DTM
Neben erhöhter Verfügbarkeit, Hot Swapping und Ex-Schutz ermöglicht das System den Betreibern in China eine durchgängige HART-Parametrierung ihrer Feldgeräte über die Busleitung (Profibus DP) sowie die Verwaltung und Diagnose über Field Device Tool (FDT) und Device Type Manager (DTM): Als Mitglied der FDT Group unterstützt Turck von Beginn an das Konzept, das ähnlich dem PC-Gerätemanager die einfache Verwaltung von Parametrierungs- und Diagnosedaten ermöglicht. Der größte Vorteil der Software: Der Anwender muss sich nicht mehr mit der Verwaltung der Diagnosedaten oder der Inkompatibilität unterschiedlicher „Treiber“ (den so genannten DTMs) auseinandersetzen. Stattdessen kann er sich auf der Basis eines übergreifenden Visualisierungsprogramms (z. B. PACTware) ganz auf den Inhalt der erhaltenen Daten – und damit auf seinen Anlagenzustand – konzentrieren.
