NAMUR-Sensoren an Bohrplattform

Streicher erfasst zahlreiche Endlagen auf seiner Offshore-Bohranlage mit ATEX-zertifizierten, induktiven Namur-Sensoren von Turck

Um leistungsschwache Bohrplattformen in der Nordsee an moderne Erfordernisse anzupassen, hat Streicher eine Bohranlage entwickelt, die dank ihres modularen Aufbaus und eines maximalen Modulgewichts von elf Tonnen zeit- und kostengünstig mit Plattform-eigenen Mitteln installiert werden kann. ATEX-zertifizierte, induktive Sensoren von Turck – teilweise sogar direkt neben¬einander montiert – erfassen dabei die Endlagen.

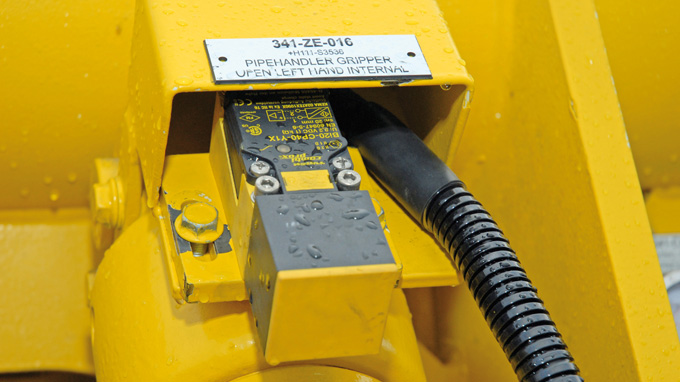

Die ATEX-zertifizieren Namur-Sensoren von Turck müssen im Meer Wind und Wetter trotzen

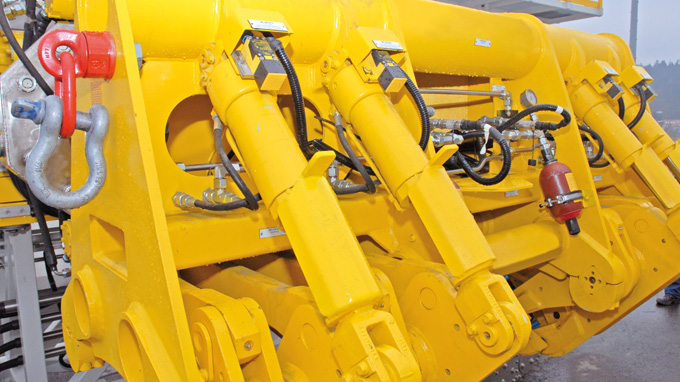

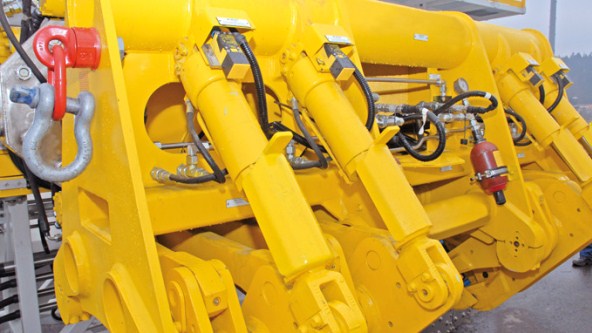

Zehn induktive Sensoren erfassen allein am Pipe-Handler dessen aktuellen Status

Die Streicher-Gruppe mit Sitz in niederbayerischen Deggendorf profitiert vom derzeitigen Offshore-Boom und baut ihre erste Anlage für den Einsatz im Wasser. Mit dem Bereich Bohranlagentechnik verfügt das Unternehmen seit langem über umfangreiche Kompetenz in der Entwicklung, Konstruktion und Fertigung von Bohranlagen. Das Leistungsspektrum in der Bohranlagentechnik umfasst Tiefbohranlagen für Explorations- und Förderbohrungen für Erdöl, Erdgas und Geothermie sowie Horizontalbohranlagen für die grabenlose Verlegung von Rohrleitungen.

Modulares Konzept

Nachdem die Streicher-Bohranlagentechnik lange Zeit ausschließlich Onshore-Anlagen entwickelt und gebaut hat, begann man vor fast zwei Jahren mit der Planung und dem Bau der ersten Offshore-Lösung. Das Besondere am Konzept der Streicher-Anlage sind die Modularität und das Maximalgewicht von elf Tonnen pro Modul. So ist gewährleistet, dass die auf den Bohrinseln vorhandenen Krane die Module aus eigener Kraft sicher auf die Plattform hieven können.
Damit eignet sich die Anlage vor allem für das Update und den Austausch älterer Anlagen.

Die Mitarbeiter montieren die einzelnen Module der Bohranlage auf dem Streicher-Betriebsgelände in Deggendorf zunächst in der Halle vor, um die Anlage danach im Freigelände komplett betriebsfertig aufzubauen. Nach eingehenden Funktions- und Sicherheitstests und einer Schulung des Kunden wird die Anlage wieder in einzelne Module zerlegt und an den Kunden ausgeliefert. Das modulare Konzept erlaubt eine Montage auf der Plattform mit bordeigenen Mitteln innerhalb von zwölf Tagen.”

Namur-Sensoren für den Ex-Bereich

Um die Endlagen der zahlreichen beweglichen Elemente auf dem Bohrturm zuverlässig erfassen zu können, setzt Streicher seit mehreren Jahren induktive Sensoren von Turck ein. Rund 60 Sensoren sind in der neuen Anlage verbaut. Die quaderförmigen Näherungsschalter verfügen über einen erhöhten Schaltabstand von 20 mm auf Stahltargets und erfüllen alle Voraussetzungen, selbst für den Einsatz im Offshore-Bereich. Die Namur-Sensoren sind zugelassen für ATEX Kategorie II 2 G, Ex-Zone 1 und entsprechen den SIL2-Kriterien gemäß IEC 61508. Dank ihres Klemmenraums lassen sich die Sensoren zudem bequem montieren.

Innovativer Lösungspartner

Dabei konnte Turck nicht nur mit der Zuverlässigkeit seiner Produkte punkten, sondern sich auch als innovativer Lösungspartner profilieren, als es darum ging, eine besondere Herausforderung zu meistern: Um die SIL3-Anforderungen zu erfüllen, war es erforderlich, an einigen Stellen der Bohranlage zwei SIL2-Sensoren für eine Stellungsabfrage parallel zu betreiben und redundant über eine Sicherheits-SPS auswerten zu lassen. Da der verfügbare Platz in solchen Anlagen naturgemäß recht gering ist, mussten die Sensoren dicht beieinander montiert werden, was bei induktiven Sensoren prinzipbedingt problematisch ist, da sie sich gegenseitig beeinflussen.
