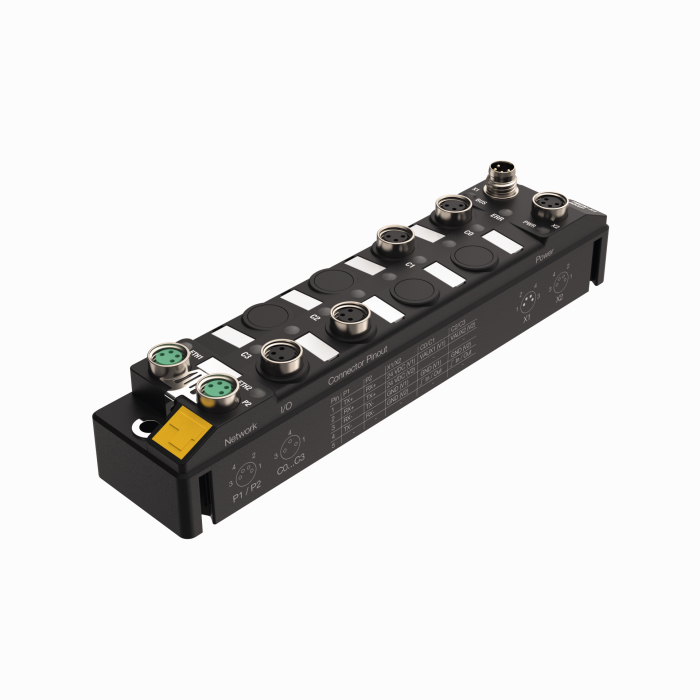

Produkt TBEN-S1-4DXP

Zoom
Zoom

Kompaktes Multiprotokoll-I/O-Modul für Ethernet

4 universelle digitale Kanäle als pnp Eingänge oder Ausgänge 2,0A

Bestellnummer: 100006468

PROFINET Device, EtherNet/IP Device, Modbus TCP Server, CC-Link IE Field Basic
Integrierter Ethernet-Switch
Unterstützt 10 Mbps / 100 Mbps
2x M8, 4-pol, Ethernet-Feldbusverbindung
PROFINET S2 Systemredundanz

Glasfaserverstärktes Gehäuse
Schock- und schwingungsgeprüft
Vollvergossene Modulelektronik
Schutzart IP65/IP67/IP69K

4-poliger M8 Steckverbinder zur Spannungsversorgung
Galvanisch isolierte Spannungsgruppen

ATEX Zone 2/22
CCC-Ex

Eingangsdiagnose gruppenweise

Max. 2 A pro Ausgang
Ausgangsdiagnose pro Kanal

Ein frei wählbarer digitaler Kanal pro Steckplatz

ARGEE programmierbar

Hide All Open All

Spezifikation
Download
Zubehör

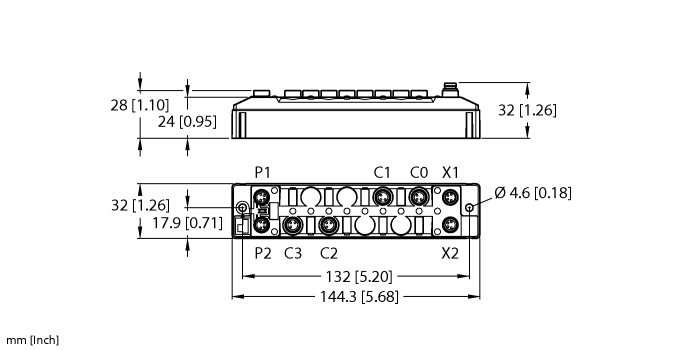

CAD

Allgemeine Daten

EAN	4047101507997
eCl@ss-Code (V5.1.4):	27250302 -/- Digitales I/O Modul (Dezentrale Peripherie)
Warentarifnummer / Zolltarifnummer	85176200000
Ursprungsland	DE
Gewicht	197 g

Technische Daten

Netzwerkprotokoll	Modbus TCP, EtherNet/IP, PROFINET, CC-Link IE Field Basic
Signalart	Digitaler Eingang, Digitaler Ein-/Ausgang, Digitaler Ausgang
Anschlusstechnik Signal	M8
Gerätetyp	I/O-Modul, Kompaktstation, Field Logic Controller (ARGEE)
Übertragungsrate Feldbus	10/100 Mbit/s
Anschlusstechnik Feldbus	2 x M8, 4-polig
Umgebungstemperatur	-40…+70 °C
Schutzart	IP65/IP67/IP69K
Zulassungen	ATEX Zone 2/22, cULus, IECEx, CCC

Datenblätter

deutsch	449 KB
englisch	448 KB
französisch	448 KB
spanisch	433 KB
tschechisch	449 KB
niederländisch	448 KB
rumänisch	448 KB
russisch	314 KB
polnisch	450 KB
chinesisch	531 KB
türkisch	448 KB

Betriebsanleitung

TBEN-S – analoge und digitale I/O - Betriebsanleitung	9328 KB

Gesamtkatalog

Produkte für die Fabrikautomation	28207 KB

Handbuch

BEEP - Getting Started Guide	2606 KB

Herstellererklärung

EU- & UK-Konformitätserklärung	242 KB
EU- & UK-Konformitätserklärung nach ATEX	120 KB

Konfigurationsdatei

EDS-Dateien und Catalog-Dateien	775 KB
GSDML-Datei	949 KB

Konfigurationssoftware

Turck Automation Suite TAS

Kurzbetriebsanleitung

Hinweise zum Einsatz in Ex-Zone 2 und 22	526 KB

Produktübersicht

TBEN-S Produktfamilie	791 KB

Produktflyer

Multiprotokoll I/O Systeme für Ethernet	493 KB
TBEN-S Starterkit	347 KB

Technologieflyer

FLC - Field Logic Controller (ARGEE programmierbar)	1817 KB

Zubehörliste

Zubehörliste TBEN-S	4728 KB

Zulassung

TÜV 20 ATEX 264795 X	533 KB
IECEx TUN 20.0010X	819 KB

Montagezubehör

	TB-SG-S Schutzgehäuse für TBEN-S Block I/O-Module für den Einsatz in ATEX Zone 2/22	100014866

Anschlusszubehör - Spannungsversorgung

	PKG4M-2-PSG4M/TXL Verbindungsleitung, M8-Kupplung, gerade, 4-polig auf M8-Stecker, gerade, 4-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625673
	PKG4M-2/TXL Anschlussleitung, M8-Kupplung, gerade, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625553
	PKW4M-2/TXL Anschlussleitung, M8-Kupplung, gewinkelt, 4-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625559

Anschlusszubehör - I/O

	PKG3M-0.3-PSG3M/TXL Verbindungsleitung, M8-Kupplung, gerade, 3-polig auf M8-Stecker, gerade, 3-polig; Leitungslänge: 0.3 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625665
	PKG3M-2-PSG3M/TXL Verbindungsleitung, M8-Kupplung, gerade, 3-polig auf M8-Stecker, gerade, 3-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625668

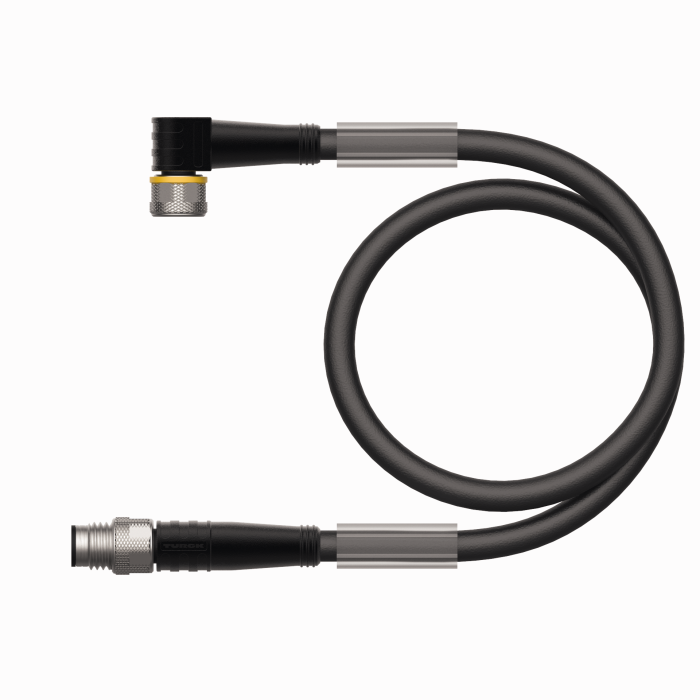

	PKW3M-2-PSG3M/TXL Verbindungsleitung, M8-Kupplung, gewinkelt, 3-polig auf M8-Stecker, gerade, 3-polig; Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6627123

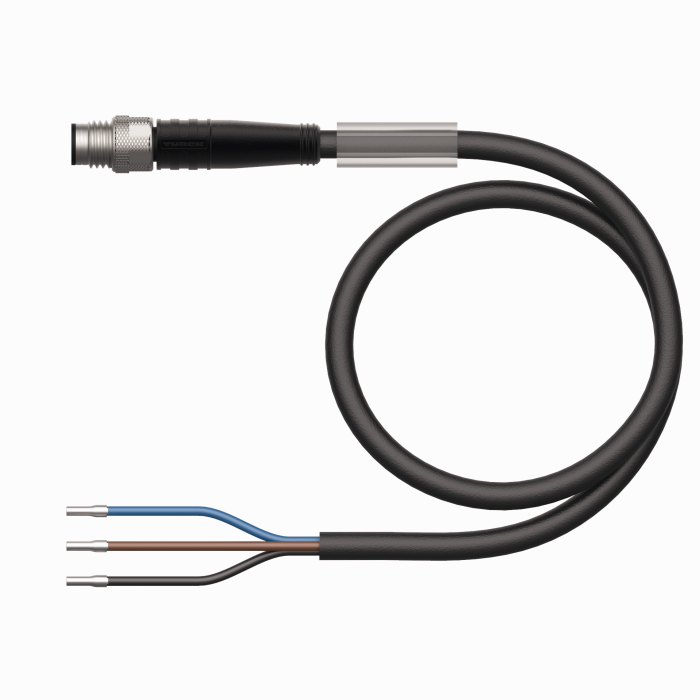

	PSG3M-2/TXL Anschlussleitung, M8-Stecker, gerade, 3-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625562

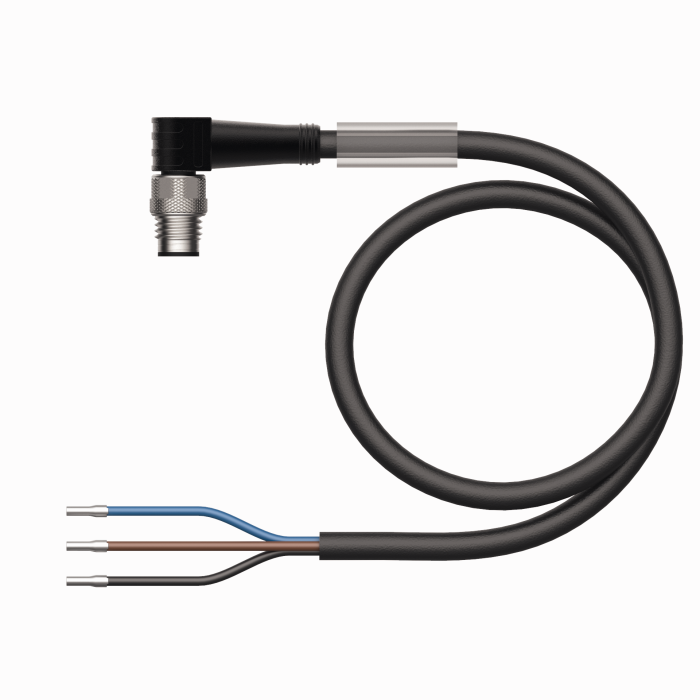

	PSW3M-2/TXL Anschlussleitung, M8-Stecker, gewinkelt, 3-polig, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz; cULus-Zulassung	6625568

Anschlusszubehör - Netzwerk

	PSG4M-0.2-PSG4M/TXN Leitung für Industrial Ethernet, Einsatz als Brücke zur Verbindung der TBEN-S-Module; M8-Stecker, gerade auf M8-Stecker, gerade, Leitungslänge: 0,2 m, Mantelmaterial: PUR, grün	6630376
	PSGS4M-PSGS4M-4422-2M Leitung für Industrial Ethernet, Verbindungsleitung, M8-Stecker, gerade auf M8-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün	6635237
	PSGS4M-RJ45S-4422-2M Leitung für Industrial Ethernet, M8-Stecker, gerade auf RJ45-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün	6635247
	RSSD-PSGS4M-4422-2M Leitung für Industrial Ethernet, M12-Stecker, D-codiert, gerade auf M8-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, grün	6635160
