Produkt RES-185B8E-9F14B-H1151
Absoluter Drehgeber - Singleturn
Industrial-Line

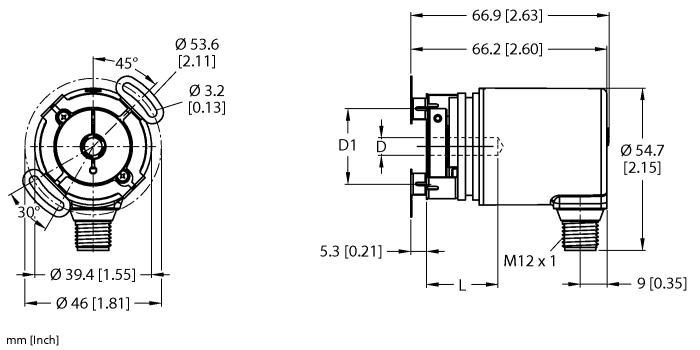

Bestellnummer: 100026162- Flansch mit Statorkupplung, Ø 46 mm
- Sackloch-Hohlwelle, Ø 8 mm (Einstecktiefe max. 18,5 mm)
- Magnetisches Messprinzip
- Wellenmaterial: rostfreier Stahl
- Schutzart IP67 gehäuse- und wellenseitig
- ‐40…+85 °C
- max. 4000 U/min (Dauerbetrieb: 2000 U/min)
- 10…30 VDC
- SAE J1939
- Steckverbinder, M12 x 1, 5-polig
- 360° aufgelöst in 14 Bit (16384 Positionen)
Allgemeine Daten
| eCl@ss-Code (V5.1.4): | 27270501 -/- Drehgeber, absolut |
| Warentarifnummer / Zolltarifnummer | 90318080000 |
| Ursprungsland | DE |
| Gewicht | 200 g |
Technische Daten
| Encoder-Line | Industrial-Line |
| Technologie | magnetisch |
| Ausgangsart | Absolut-Singleturn |
| Wellenart | Sacklochwelle |
| Wellendurchmesser D (mm) | 8 |
| Flanschdurchmesser | Ø 46 mm |
| Flanschart | Flansch mit Statorkupplung |
| Messbereich | 0...360° |
| Betriebsspannung | 10…30 VDC |
| Kommunikationsprotokoll | SAE J1939 |
| Elektrischer Anschluss | Steckverbinder, M12 x 1 |
| Gehäusewerkstoff | Zink-Druckguss |
| Umgebungstemperatur | -40…+85 °C |
| Schutzart Welle | IP67 |
| Schutzart | IP67 |
Anschlusszubehör
|
RKC5701-5M
Busleitung für CAN (DeviceNet, CANopen), M12-Kupplung, gerade, Leitungslänge: 5 m, Mantelmaterial: PUR, anthrazit; cULus-Zulassung |
6931034 |
