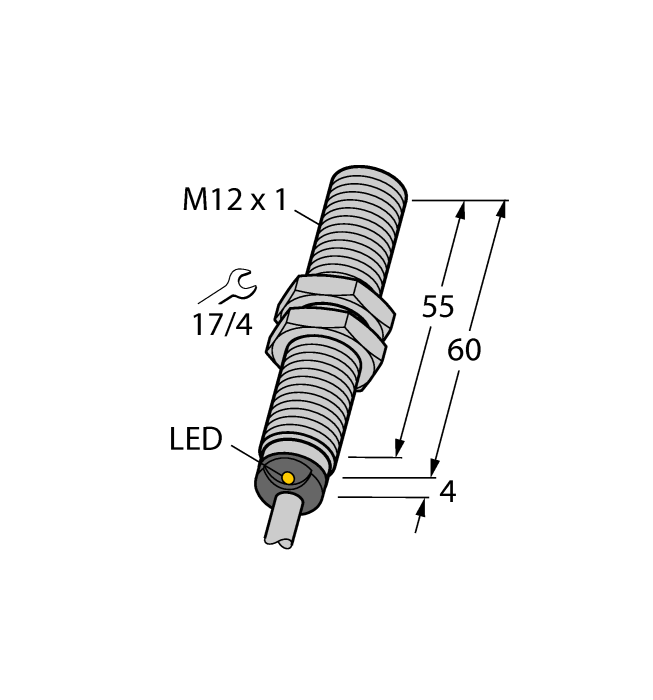

Produkt BIM-EM12E-Y1X
Magnetfeldsensor
Magnetinduktiver Näherungssensor
Bestellnummer: 1070036- Gewinderohr, M12 x 1
- Edelstahl, 1.4301
- Bemessungsschaltabstand 90 mm, in Verbindung mit Magneten DMR31‐15‐5
- DC 2‐Draht, nom. 8,2 VDC
- Ausgang gemäß DIN EN 60947‐5‐6 (NAMUR)
- Kabelanschluss
- ATEX Kategorie II 1 G, Ex Zone 0
- ATEX Kategorie II 1 D, Ex Zone 20
- SIL2 (Low Demand Mode) gemäß IEC 61508, PL c gemäß ISO 13849-1 bei HFT0
- SIL3 (All Demand Mode) gemäß IEC 61508, PL e gemäß ISO 13849-1 bei redundantem Aufbau HFT1
Allgemeine Daten
| EAN | 4047101064568 |
| eCl@ss-Code (V5.1.4): | 27270104 -/- magn.-ind. Näherungsschalter |
| Warentarifnummer / Zolltarifnummer | 85365019900 |
| Ursprungsland | PL |
| Gewicht | 116 g |
Technische Daten
| Bauform | Gewinderohr |
| Baugrösse | M12 x 1 |
| Bemessungsschaltabstand | 90 mm |
| Ausgangsfunktion | NAMUR |
| Elektrischer Anschluss | Kabel |
| Leitungslänge | 2.0 m |
| Gehäusewerkstoff | Edelstahl, 1.4301 (AISI 304) |
| Umgebungstemperatur | -25…+70 °C |
| Schutzart | IP67 |
| Zulassungen | ATEX II 1 G, ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLc |
| Besondere Merkmale | magnet-induktiv |
Montagezubehör
|

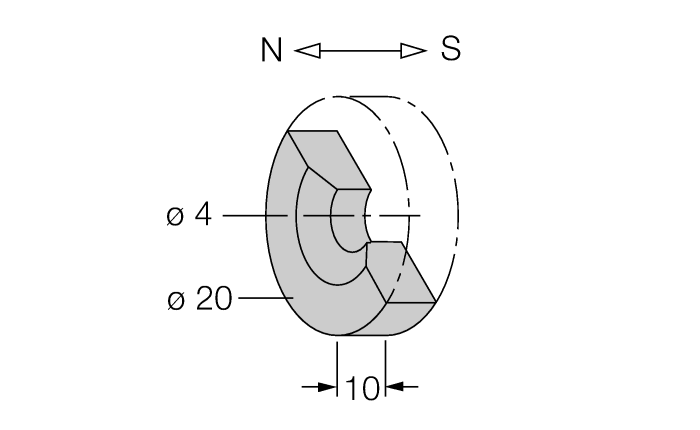

DMR20-10-4
Betätigungsmagnet; Ø 20 mm (Ø 4 mm), h: 10 mm; erreichbarer Schaltabstand 59 mm auf Magnetfeldsensoren BIM-(E)M12 bzw. 50 mm auf BIM-EG08; bei Linearwegsensoren Q25L: empfohlene Entfernung zwischen Sensor und Magnet: 3...4 mm |
6900214 |
|
DMR31-15-5
Betätigungsmagnet, Ø 31 mm (Ø 5 mm), h: 15 mm; erreichbarer Schaltabstand 90 mm auf Magnetfeldsensoren BIM-(E)M12 bzw. 78 mm auf BIM-EG08; bei Linearwegsensoren Q25L: empfohlene Entfernung zwischen Sensor und Magnet: 3...5 mm |
6900215 |
|

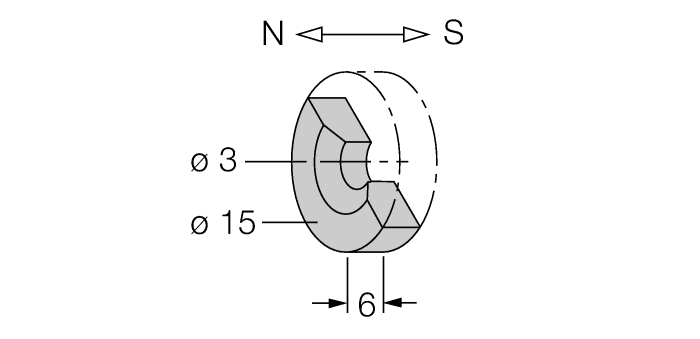

DMR15-6-3
Betätigungsmagnet, Ø 15 mm (Ø 3 mm), h: 6 mm; erreichbarer Schaltabstand 36 mm auf Magnetfeldsensoren BIM-(E)M12 bzw. 32 mm auf BIM-EG08; bei Linearwegsensoren mit Q25L: empfohlene Entfernung zwischen Sensor und Magnet: 3...4 mm |
6900216 |
|

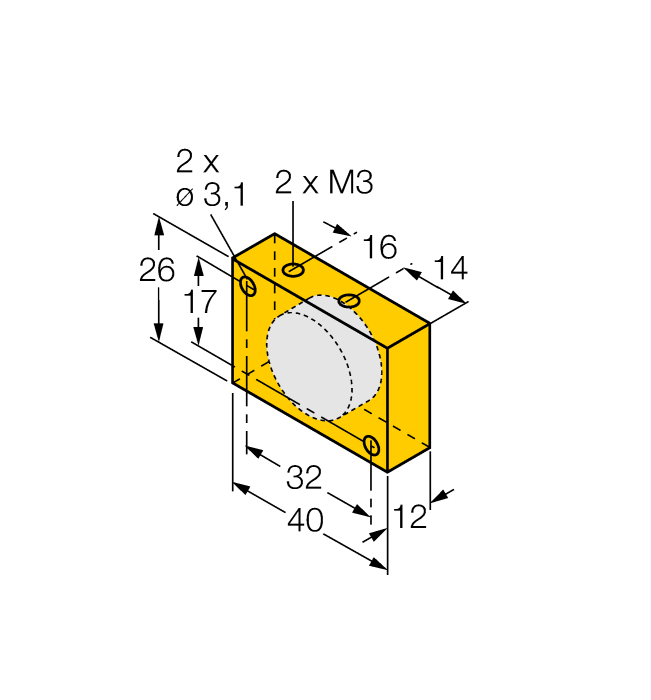

DM-Q12
Betätigungsmagnet; Quader Kunststoff; erreichbarer Schaltabstand 58 mm auf Magnetfeldsensoren BIM-(E)M12 bzw. 49 mm auf BIM-EG08; bei Linearwegsensoren Q25L: empfohlene Entfernung zwischen Sensor und Magnet: 3...5 mm |
6900367 |
|
BSS-12
Befestigungsschelle für Glatt -und Gewinderohrsensoren; Werkstoff: Polypropylen |
6901321 |
|
MW12
Befestigungswinkel für Gewinderohrsensoren; Werkstoff: Edelstahl A2 1.4301 (AISI 304) |
6945003 |
Funktionszubehör
|
IMX12-DI01-2S-2T-0/24VDC
Trennschaltverstärker; zweikanalig; SIL2 gemäß IEC 61508; Ex-Ausführung; 2 Transistorausgänge; Eingang Namur Signal; abschaltbare Überwachung auf Drahtbruch und Kurzschluss; umschaltbar zwischen Arbeits- und Ruhestromverhalten; Signalverdopplung; abziehbare Schraubklemmen; 12,5 mm Breite; 24VDC Versorgungsspannung |
7580020 |
