Produkt TB-Q08-0.15-RS4.47T/C53
Schreib-Lese-Kopf HF
für Bus-Linien-Topologie mit TBEN-*

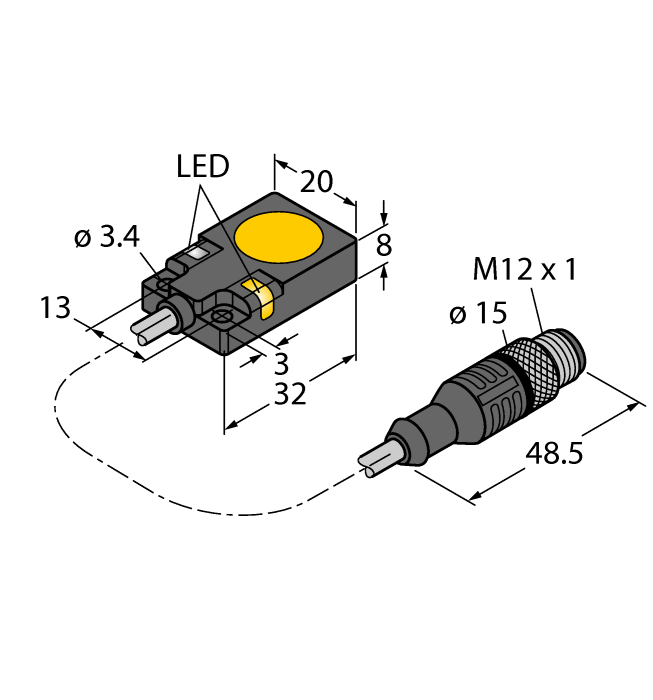

Bestellnummer: 7030778- quaderförmig, Höhe 8mm
- aktive Fläche oben
- Metall, GD-Zn, vernickelt
- Gerät ohne Abschluss-Terminierung
- Gerät darf nur in Linien-Topologie an TBEN-S*-2RFID-* bzw. TBEN-L*-4RFID-* betrieben werden
- Maximal sind 32 Teilnehmer pro Linie bzw Anschluss zulässig
- Als Abschluss-Terminierung ist ein entsprechender Abschluss-Widerstand (siehe Zubehör) zu nutzen
- Die Leistung der Spannungsversorgung, insbesondere im Einschaltmoment, sowie die maximale Strombelastbarkeit der Leitungen ist zu berücksichtigen
- Der Spannungsabfall auf der Leitung ist zu berücksichtigen
- Die maximal mögliche Länge der Stichleitung beträgt 2m
- Die maximal mögliche Gesamtlänge des Busses beträgt 50m
- Der HF-Busmodus ist für statische Applikationen und langsame dynamische Applikationen geeignet, weil ein Befehl standardmäßig nur durch jeweils einen Schreib-Lese-Kopf bearbeitet werden kann
- Im Continuous HF-Busmodus wird ein Befehl an allen Schreib-Lese-Köpfen in einer Bus-Topologie gleichzeitig ausgeführt. Die erfassten Daten werden im Ringspeicher des Moduls abgelegt
- Der Schreib-Lese-Kopf bekommt automatisch eine Adresse zugewiesen
- Für abweichende Applikationsanforderungen kann die Adresse parametriert werden
- Versorgung und Funktion nur über Anschluss an BLident‐Interfacemodul
- Steckverbinder M12 x 1, Anschluss nur über BLident‐Verbindungsleitung
