Produkt WKC4.4T-3/TXL1001
Schweißfunkenbeständige Aktuator- und Sensorleitung
Anschlussleitung
Bestellnummer: 6634582- M12-Kupplung, gewinkelt, 4-polig
- Mantelmaterial: PUR mit Aramidfasern ummantelt
- Mantelfarbe: gelb
- Schweißfunkenbeständig
- Flammwidrig
- Chemikalien-, UV- und ölbeständig
- Halogen-, silikon-, PVC- und LABS-frei
- Schutzart: IP67, IP69K
- Schutzmantelmaterial: Aramidfasern
- Zugfestigkeit: 2923 MPa
- Bruchfestigkeit: 333 N
- Bruchdehnung: 3,6%
- Temperaturspitzen: bis 200°C

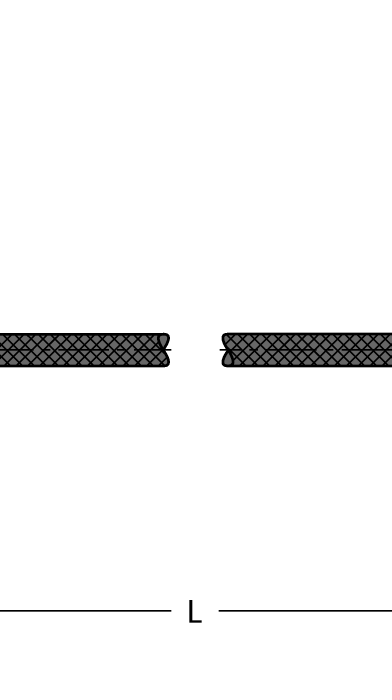

- Leitungslänge: 3.0 Meter
Allgemeine Daten
| EAN | 4047101531329 |
| eCl@ss-Code (V5.1.4): | 27250107 -/- Anschlussleitung Sensor-Aktor |
| Warentarifnummer / Zolltarifnummer | 85444290900 |
| Ursprungsland | CN |
| Gewicht | 115 g |
Technische Daten
| Anwendung | Signal |
| Ausführung | Anschlussleitung |
| Steckverbinder A | Kupplung, M12x1, gewinkelt, A-codiert |
| Polzahl | 4 |
| Griffkörper | Kunststoff, TPU, Schwarz |
| Überwurfmutter/-schraube | Messing, CuZn, vernickelt |
| Bemessungsspannung | 250 V |
| Strombelastbarkeit | 4 A |
| Leitungsdurchmesser | Ø 5.3 mm |
| Leitungslänge | 3.0 m |
| Leitungsmantel | PUR, Gelb |
| Anzahl der Leiter | 4 |
| Schutzart | IP67, IP69K |
| Besondere Eigenschaften | Schweißfunkenbeständig |
Datenblätter
| deutsch | 479 KB |
| englisch | 479 KB |
| französisch | 480 KB |
| spanisch | 480 KB |
| tschechisch | 480 KB |
| niederländisch | 479 KB |
| rumänisch | 480 KB |
| polnisch | 480 KB |
| chinesisch | 545 KB |
| türkisch | 480 KB |
