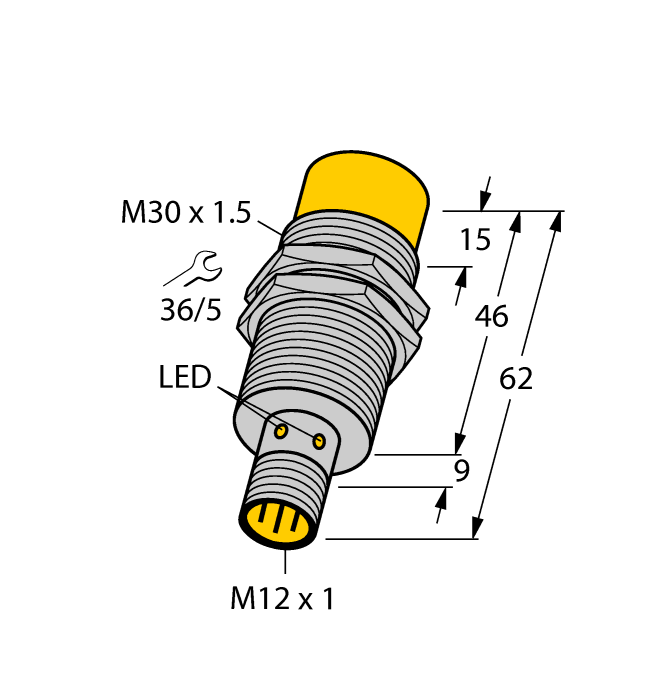

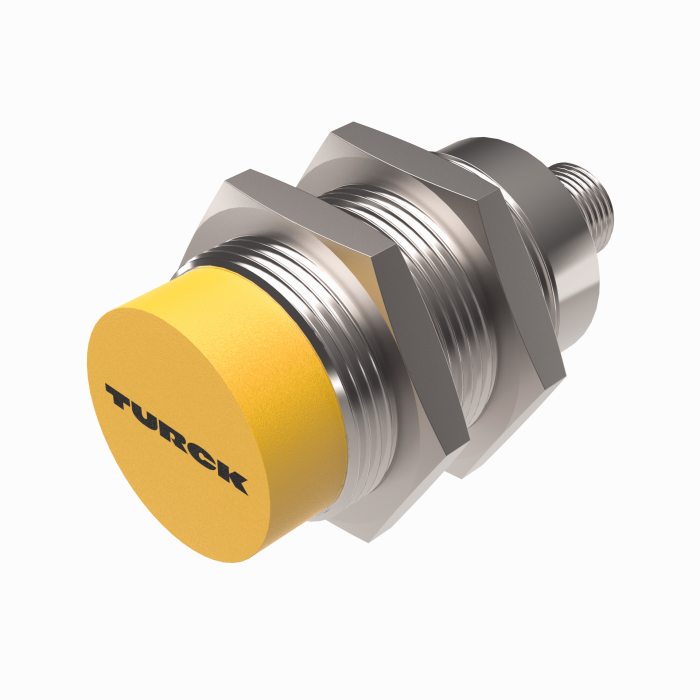

Produkt TN-M30-H1147/C53
Schreib-Lese-Kopf HF
für Bus-Linien-Topologie mit TBEN-*
Bestellnummer: 7030730- Gewinderohr, M30 x 1,5
- Messing verchromt
- Gerät ohne Abschluss-Terminierung
- Gerät darf nur in Linien-Topologie an TBEN-S*-2RFID-* bzw. TBEN-L*-4RFID-* betrieben werden
- Maximal sind 32 Teilnehmer pro Linie bzw Anschluss zulässig
- Als Abschluss-Terminierung ist ein entsprechender Abschluss-Widerstand (siehe Zubehör) zu nutzen
- Die Leistung der Spannungsversorgung, insbesondere im Einschaltmoment, sowie die maximale Strombelastbarkeit der Leitungen ist zu berücksichtigen
- Der Spannungsabfall auf der Leitung ist zu berücksichtigen
- Die maximal mögliche Länge der Stichleitung beträgt 2m
- Die maximal mögliche Gesamtlänge des Busses beträgt 50m
- Der HF-Busmodus ist für statische Applikationen und langsame dynamische Applikationen geeignet, weil ein Befehl standardmäßig nur durch jeweils einen Schreib-Lese-Kopf bearbeitet werden kann
- Im Continuous HF-Busmodus wird ein Befehl an allen Schreib-Lese-Köpfen in einer Bus-Topologie gleichzeitig ausgeführt. Die erfassten Daten werden im Ringspeicher des Moduls abgelegt
- Der Schreib-Lese-Kopf bekommt automatisch eine Adresse zugewiesen
- Für abweichende Applikationsanforderungen kann die Adresse parametriert werden
- Versorgung und Funktion nur über Anschluss an BLident‐Interfacemodul
- Steckverbinder M12 x 1, Anschluss nur über BLident‐Verbindungsleitung
Allgemeine Daten
| EAN | 4047101419399 |
| eCl@ss-Code (V5.1.4): | 27280401 -/- Identifikation RFID |
| Warentarifnummer / Zolltarifnummer | 84719000000 |
| Ursprungsland | DE |
| Gewicht | 105 g |
Technische Daten
| Technologie | HF RFID |
| Funk- und Protokollstandards | ISO 15693, NFC Typ 5 |
| Bauform | Gewinderohr |
| Baugrösse | M30 x 1.5 |
| Schreibleseabstand max. | 77 mm |
| Einbaubedingungen | nicht bündig |
| Netzwerkprotokoll | Anschluss an RFID-Interface |
| geeignet für den Bus-Modus an TBEN-* | ja |
| Gehäusewerkstoff | Metall, CuZn, verchromt |
| Umgebungstemperatur | -25…+70 °C |
| Schutzart | IP67 |
Datenblätter
| deutsch | 2094 KB |
| englisch | 2093 KB |
| französisch | 2094 KB |
| spanisch | 671 KB |
| tschechisch | 2094 KB |
| niederländisch | 2093 KB |
| rumänisch | 2094 KB |
| russisch | 2100 KB |
| polnisch | 2095 KB |
| chinesisch | 2192 KB |
| türkisch | 2095 KB |
CAD IGS-Datei
CAD STP-Datei
CAD-Datei
Firmware
Herstellererklärung
Kalkulationshilfe für den HF Bus-Modus
Konfigurationssoftware
Kurzbetriebsanleitung
Produktflyer
Projektierungshandbuch
Montagezubehör
|

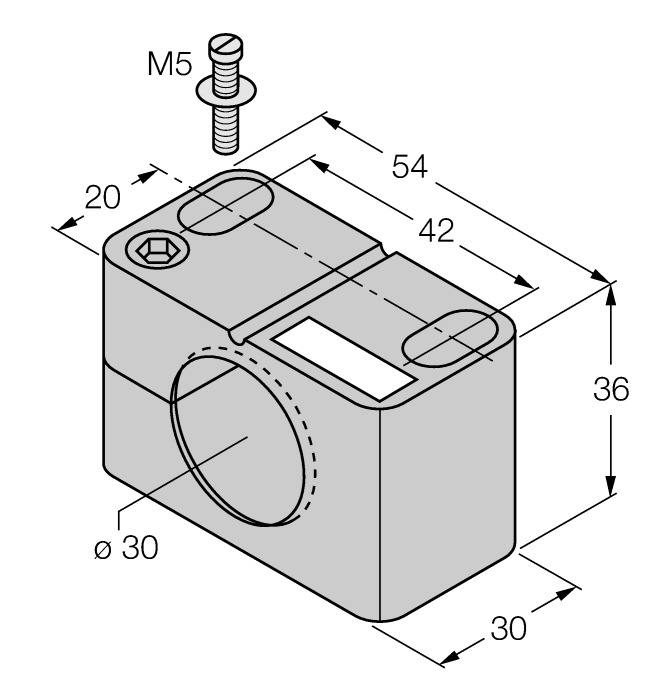

BST-30B
Befestigungsschelle für Gewinderohrsensoren, mit Festanschlag; Werkstoff: PA6 |
6947216 |
|
BST-30N
Befestigungsschelle für Gewinderohrsensoren, ohne Festanschlag; Werkstoff: PA6 |
6947217 |
|

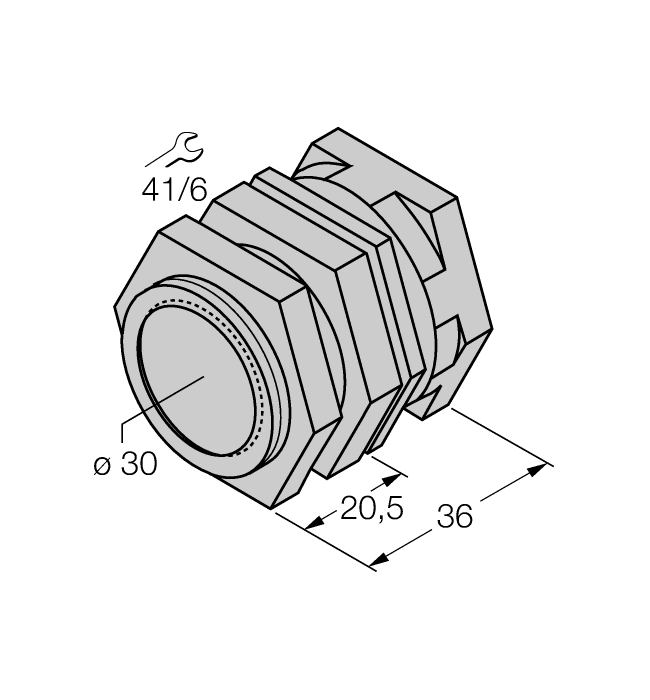

QM-30
Schnellmontagehalterung mit Festanschlag; Werkstoff: Messing verchromt. Außengewinde M36 x 1,5. Hinweis: Der Schaltabstand der Näherungsschalter kann sich durch Verwendung von Schnellmontagehalterungen ändern. |
6945103 |
|
BSS-30
Befestigungsschelle für Glatt -und Gewinderohrsensoren; Werkstoff: Polypropylen |
6901319 |
|
BSS-TSM 2 pcs
Tragschienenmutter für Befestigungsschellen BSS und BSM, zur Normschienenmontage |
6901323 |
|
MW30
Befestigungswinkel für Gewinderohrsensoren; Werkstoff: Edelstahl A2 1.4301 (AISI 304) |
6945005 |
Anschlusszubehör
|
RSE57-TR2/RFID
Abschlusswiderstand zum Aufbau einer RFID-Linien-Topologie |
6934908 |
|
VT2-FKM5-FKM5-FSM5
T-Verteiler zum Aufbau einer RFID-Linien-Topologie |
6930573 |
|

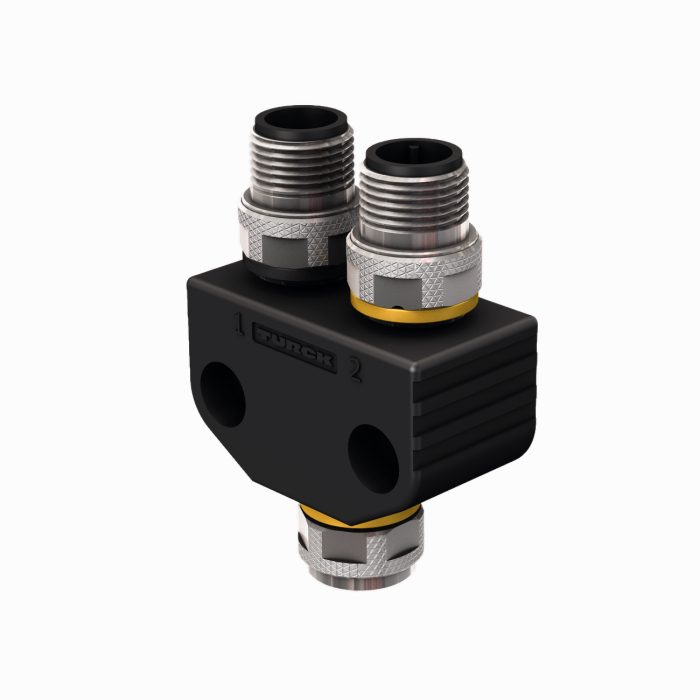

VB2-FKM5-FSM5.205-FSM5.305/S2550
Y-Verteiler zum erneuten Einspeisen einer Versorgungsspannung für die RFID-Bus-Linientopologie |
6936821 |
|

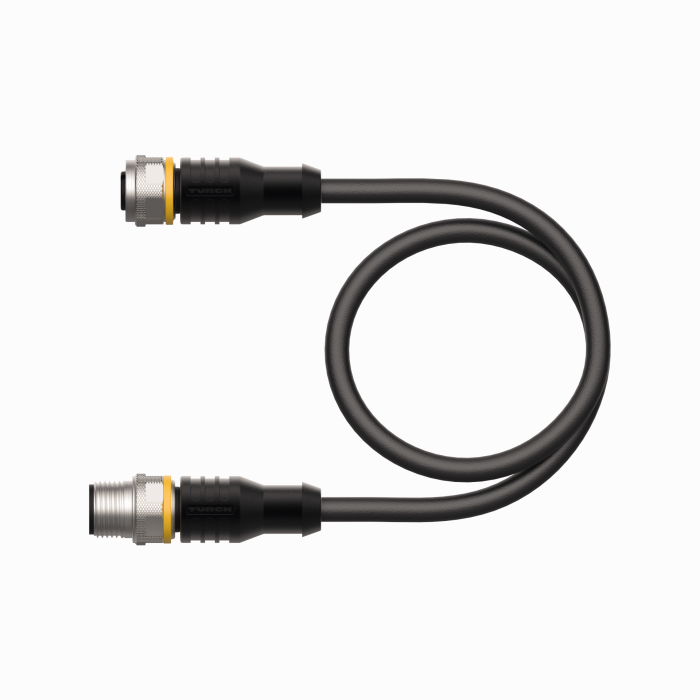

RK4.5T-2-RS4.5T/S2503
BLident-Leitung, M12-Kupplung, gerade auf M12-Stecker, gerade, Leitungslänge: 2 m, Mantelmaterial: PUR, schwarz |
7030331 |
