Produkt TX800L-P3WV01

Zoom
Zoom

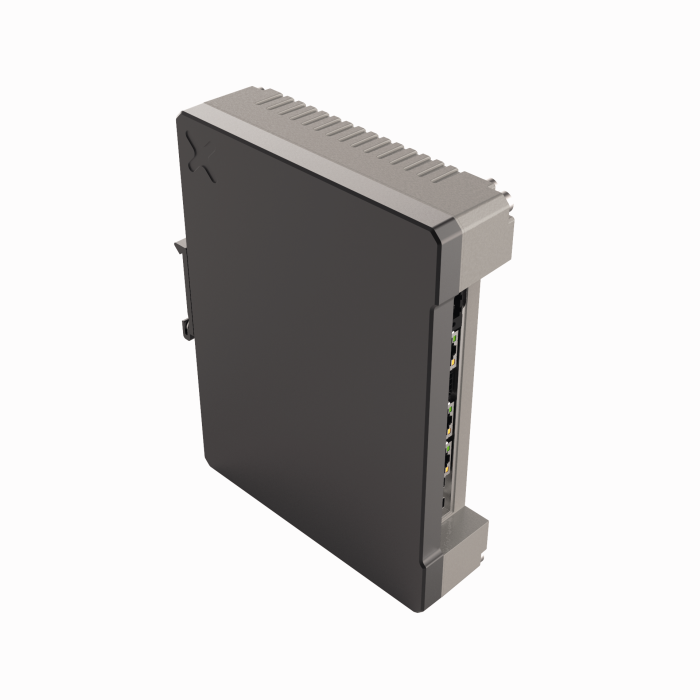

TX800 HMI / PLC Serie

Quad Core IOT Gateway - CODESYS V3 PLC mit WEB VISU

Gehäuse Large, 3x RJ45 Ethernet

Bestellnummer: 100046998

1 RJ45 Ethernet Port mit 10/100/1000 Mbit
2 RJ45 Ethernet Port mit 10/100 Mbit
1 Serielle Schnittstelle (RS232, RS485, RS422)
2 USB Host Ports
1 SD Karten Steckplatz

Hide All Open All

Spezifikation
Download
Zubehör
CAD

Allgemeine Daten

EAN	4047101632293
eCl@ss-Code (V5.1.4):	27242302 -/- Grafik-Panel (Anzeige- u. Bedienkomponente)
Warentarifnummer / Zolltarifnummer	85371091990
Ursprungsland	IT
Gewicht	1089 g

Technische Daten

Produktfamilie	TX800
Schutzart	IP20
Feldbus Master	PROFINET, EtherNet/IP, Modbus TCP, Modbus RTU, CANopen, SAE J1939, EtherCAT
Feldbus Slave	Modbus TCP, Modbus RTU, PROFINET
Programmierung	CODESYS V3

Datenblätter

deutsch	365 KB
englisch	364 KB
französisch	365 KB
spanisch	1538 KB
tschechisch	367 KB
niederländisch	364 KB
rumänisch	365 KB
polnisch	367 KB
chinesisch	387 KB
türkisch	366 KB

CAD STP-Datei

3D (STP)	1919 KB

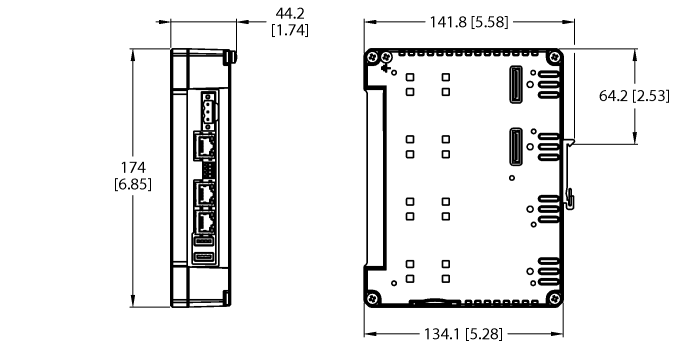

CAD-Datei

2D (DXF)	475 KB
3D-1 (STP)	1919 KB

Handbuch

TX800 IIoT Betriebsanleitung	7462 KB
PROFINET Controller/-Device in CODESYS v3	2300 KB

Herstellererklärung

EU-Konformitätserklärung	141 KB

Konfigurationsdatei

CODESYS Package TX HMI/PLCs (für CODESYS v3.5.19.20 oder höher)	7395 KB
CODESYS Package TX HMI/PLCs (für CODESYS v3.5.18.30 oder höher)	8197 KB
CODESYS Package TX HMI/PLCs (für CODESYS v3.5.16.30 oder höher)	6826 KB
GSDML-Dateien	11 KB
EDS-Dateien	6 KB

Konfigurationssoftware

Codesys Software 3.5.18.3	1465476 KB
Codesys Software 3.5.16.3	1344878 KB
Turck Automation Suite TAS

Kurzbetriebsanleitung

Kurzbetriebsanleitung	1072 KB

Produktübersicht

TX - HMI Bediengeräte, PLC und IIoT Edge Controller	5082 KB

Montagezubehör

	TX-LTE-WLAN Plug-In LTE- und WLAN-Modem mit LTE/UMTS/GSM, Wi-Fi und GNSS	100025179

Funktionszubehör

	TX-IO-XX03 Plug-In I/O-Modul - 20 DI, 12 DO, 4 AI (U / I / RTD / TC), 4 AO (U / I)	6828201
	TX-IO-DX06 Plug-In I/O-Modul - 8 DI, 6 DO, 1 Relais Output (NO)	6828203

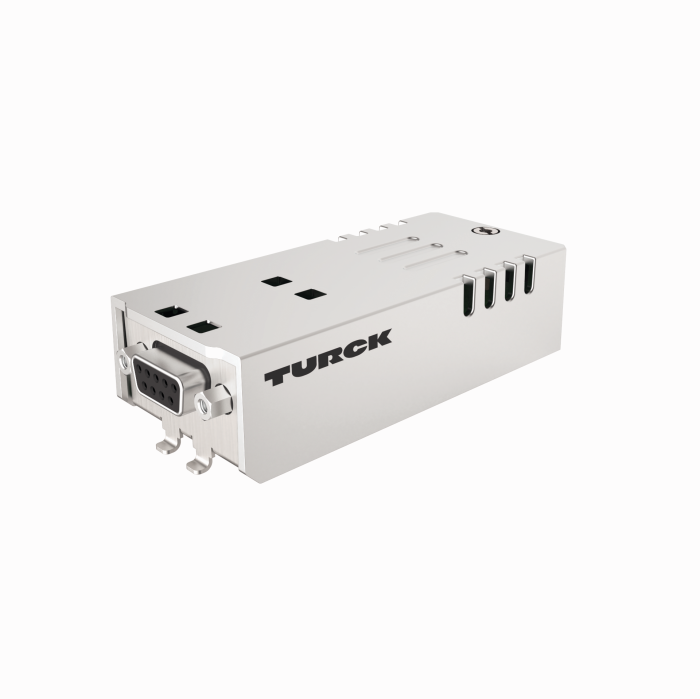

	TX-DP-S Plug-In Schnittstelle Profibus DP Slave, 9-polige SUB-D Kupplung	100010167
	TX-CAN Plug-In Schnittstelle für CANopen, 9-poliger SUB-D Stecker	6828210
	TX-RS485 Plug-In Schnittstelle für RS485 / RS422, 9-polige SUB-D Kupplung	100002598
	TX-RS232 Plug-In Schnittstelle für RS232, 9-polige SUB-D Kupplung	100002599
	TX-PSC Stecker Spannungsversorgung TX HMI Geräte	100002938

Anschlusszubehör - Netzwerk

	RJ45S-RJ45S-4422-2M	6635218
