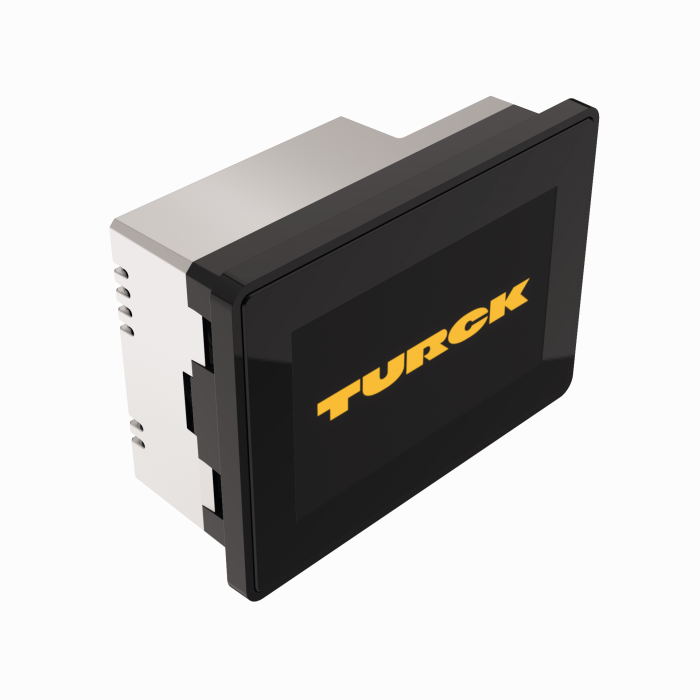

Produkt TX705-P3CV01
TX700 HMI / PLC Serie
5” Display - CODESYS V3 PLC mit TARGET & WEB VISU
Hochwertiges Metallgehäuse und Glas Front mit kapazitivem Touch
Bestellnummer: 100002029- 5” Widescreen TFT Farbdisplay
- LED Hintergrundbeleuchtung
- 800x480 Pixel Auflösung
- 64K Farben
- Kapazitiver Touchscreen mit Glas Front
- 2 separierte RJ45 Ethernet Ports mit 10/100 Mbit
- 1 Serielle Schnittstelle (RS232, RS485, RS422)
- 1 USB Host Port
- 1 SD Karten Steckplatz
Allgemeine Daten
| EAN | 4047101456363 |
| eCl@ss-Code (V5.1.4): | 27242302 -/- Grafik-Panel (Anzeige- u. Bedienkomponente) |
| Warentarifnummer / Zolltarifnummer | 85371091990 |
| Ursprungsland | IT |
| Gewicht | 1170 g |
Technische Daten
| Produktfamilie | TX700 |
| Gerätetyp | Cloud Gateway, Steuerung und HMI |
| Schutzart | IP66 frontseitig, IP20 rückseitig |
| Schnittstelle | 2 x RJ45, RS232, RS485 |
| Funkschnittstelle | Optional erweiterbar |
| Feldbus Master | PROFINET, EtherNet/IP, Modbus TCP, Modbus RTU, CANopen, SAE J1939, EtherCAT |
| Feldbus Slave | Modbus TCP, Modbus RTU, PROFINET |
| Programmierung | CODESYS V3 |
Datenblätter
| deutsch | 348 KB |
| englisch | 347 KB |
| französisch | 348 KB |
| spanisch | 1908 KB |
| tschechisch | 349 KB |
| niederländisch | 347 KB |
| rumänisch | 347 KB |
| russisch | 2064 KB |
| polnisch | 350 KB |
| chinesisch | 384 KB |
| türkisch | 349 KB |
Handbuch
Herstellererklärung
Konfigurationsdatei
Konfigurationssoftware
| Codesys Software 3.5.18.3 | 1465476 KB |
| Codesys Software 3.5.16.3 | 1344878 KB |
| Turck Automation Suite TAS | |
Kurzbetriebsanleitung
Produktübersicht
Zulassung/Erklärung
Montagezubehör
|
TX700-MOUNT-07
TX700 Montagehalter und Spannungsversorgungssteckverbinder für 5” - 7” Geräte |
100003188 |
|
TX-LTE-WLAN
Plug-In LTE- und WLAN-Modem mit LTE/UMTS/GSM, Wi-Fi und GNSS |
100025179 |
Funktionszubehör
|
TX-IO-XX03
Plug-In I/O-Modul - 20 DI, 12 DO, 4 AI (U / I / RTD / TC), 4 AO (U / I) |
6828201 |
|
TX-IO-DX06
Plug-In I/O-Modul - 8 DI, 6 DO, 1 Relais Output (NO) |
6828203 |
|
TX-EXTEND
Plug-In Erweiterungsmodul zur mechanischen Anpassung an die Nutzung des Moduls TX-IO-XX03 |
100004786 |
|
TX-DP-S
Plug-In Schnittstelle Profibus DP Slave, 9-polige SUB-D Kupplung |
100010167 |
|
TX-CAN
Plug-In Schnittstelle für CANopen, 9-poliger SUB-D Stecker |
6828210 |
|
TX-RS485
Plug-In Schnittstelle für RS485 / RS422, 9-polige SUB-D Kupplung |
100002598 |
|
|
TX-RS232
Plug-In Schnittstelle für RS232, 9-polige SUB-D Kupplung |
100002599 |
|
TX-PSC
Stecker Spannungsversorgung TX HMI Geräte |
100002938 |
Anschlusszubehör - Netzwerk
|
RJ45S-RJ45S-4422-2M | 6635218 |
